كيفية اختيار ألواح غرف الأبحاث المصنوعة من الفولاذ المقاوم للصدأ المقاومة للصدأ？

تمثل ألواح غرف الأبحاث التي تستخدم الفولاذ المقاوم للصدأ 304 أو 316L كطبقة سطحية مدمجة مع مواد أساسية مقاومة للحريق من الفئة A (مثل الصوف الصخري، أو الصوف الصخري الزجاجي والمغنيسيوم، أو قرص العسل من الألومنيوم) الحل الأكثر موثوقية ضد التآكل للبيئات النظيفة عالية الطلب. في اختبارات رش الملح المحايد، يحقق الفولاذ المقاوم للصدأ 304 عادةً 48-72 ساعة دون تآكل، بينما يمتد 316L هذا إلى أكثر من 72-120 ساعة بسبب محتواه من الموليبدينوم، مما يجعله مناسبًا بشكل خاص للمناطق الساحلية والمرافق الصيدلانية والبيئات ذات التطهير الكيميائي المكثف. يجب أن يدمج الاختيار درجة التآكل، ومتطلبات السلامة من الحرائق، والقوة الهيكلية، واحتياجات التحكم في درجة الحرارة بدلاً من اتباع مقياس أداء واحد.

آليات مقاومة التآكل واختلافات الدرجة في طبقات سطح الفولاذ المقاوم للصدأ

القدرة على مقاومة الصدأ ألواح غرف الأبحاث من الفولاذ المقاوم للصدأ مشتق بشكل أساسي من الفيلم السلبي الكثيف لأكسيد الكروم المتكون على السطح. عندما يصل محتوى الكروم في الفولاذ إلى ما يقارب 12% ، يعمل هذا الفيلم السلبي على منع الأكسجين والوسائط المسببة للتآكل بشكل فعال من الاتصال بالركيزة. يعمل الفولاذ المقاوم للصدأ من النوع 304 (06Cr19Ni10) بشكل ممتاز في بيئات غرف الأبحاث القياسية؛ نوع الفولاذ المقاوم للصدأ 316L (022Cr17Ni12Mo2)، مع إضافة 2%-3% موليبدينوم ، يحسن بشكل كبير مكافئ مقاومة التنقر (PRE=%Cr 3.3×%Mo)، مما يوفر مقاومة أقوى ضد تآكل الشقوق والتنقر الناجم عن الكلوريد.

مقارنة بيانات اختبار رش الملح

يعد اختبار رش الملح تقييمًا سريعًا وهامًا لمقاومة تآكل الفولاذ المقاوم للصدأ. استنادًا إلى البيانات التي تم قياسها في الصناعة، تظهر المواد المختلفة اختلافات كبيرة في الأداء تحت ظروف رش الملح المحايد (NSS، 5% كلوريد الصوديوم، 35 درجة مئوية):

من المهم أن نلاحظ أن اختبار رش الملح يستخدم تركيزات عالية للغاية من الكلوريد، مع معدلات تآكل أسرع عدة إلى عشرات المرات من البيئات الطبيعية. ولذلك، يمكن لألواح غرف الأبحاث المصنوعة من الفولاذ المقاوم للصدأ 304 والتي تجتاز اختبارات رش الملح لمدة 72 ساعة أن تضمن عادةً أكثر من 10 سنوات من الخدمة الخالية من الصدأ في بيئات غرف الأبحاث الفعلية منخفضة الكلور ، بينما يمكن لـ 316L تحقيق عمر افتراضي يتجاوز 15 عامًا في ظل ظروف العالم الحقيقي المكافئة.

كيف يؤثر اختيار المواد الأساسية على مقاومة التآكل والأداء الوظيفي بشكل عام

في حين أن الطبقة السطحية المصنوعة من الفولاذ المقاوم للصدأ توفر الدفاع الأساسي، فإن الخصائص الفيزيائية والكيميائية للمادة الأساسية تؤثر بشكل مباشر على السلامة الهيكلية للوحة على المدى الطويل والقدرة غير المباشرة على مقاومة التآكل. على سبيل المثال، إذا امتصت المادة الأساسية الرطوبة وتشوهت، فقد تتشقق وصلات الألواح، مما يسمح للوسائط المسببة للتآكل باختراق الطبقة العازلة. يقارن الجدول التالي الأداء الشامل لأربعة مواد أساسية رئيسية:

من منظور التآزر المضاد للتآكل، الألومنيوم المواد الأساسية العسل هو الخيار المفضل لغرف الأبحاث عالية الجودة (ISO Class 1–5) نظرًا لتوافقه الكهروكيميائي مع الطبقة السطحية، وطبيعته غير المسترطبة، وعدم تساقط الألياف. قلب مركب من الصوف الصخري الزجاجي والمغنيسيوم يتفوق في التطبيقات الصيدلانية والكيميائية، حيث تتحمل خواصه غير العضوية التبخير الكيميائي المتكرر دون توليد منتجات ثانوية مسببة للتآكل.

لماذا تعتبر عملية التصنيع مهمة: اللوحات اليدوية مقابل اللوحات المصنوعة آليًا

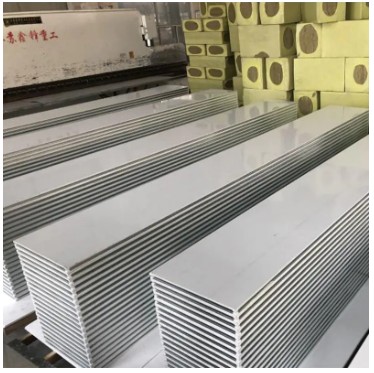

ألواح غرف الأبحاث من الفولاذ المقاوم للصدأ يتم تصنيفها حسب عملية التصنيع إلى أنواع يدوية وأخرى مصنوعة آليًا، مع وجود اختلافات كبيرة في الختم الهيكلي والأداء طويل الأمد ضد التآكل. يتم إنتاج الألواح المصنوعة آليًا من خلال خطوط متواصلة آلية لربط السطح، والتسخين، والضغط، والمعالجة، مما يحقق تسطيحًا عاليًا للغاية للسطح (عادة 1 مم/م) ومفاصل ضيقة تمنع بشكل فعال بخار الماء والوسائط المسببة للتآكل من اختراق الطبقة الأساسية من خلال الحواف أو اللحامات. تعتمد الألواح اليدوية على التجميع اليدوي؛ على الرغم من توفير مرونة عالية للأحجام غير القياسية، إلا أنه من الصعب ضمان الختم المتسق عند المفاصل، مما يؤدي إلى احتمال تسرب المياه ومخاطر التآكل في البيئات التي تعاني من تقلبات الرطوبة.

مقارنة معلمات العملية

• درجة حرارة المعالجة اللاصقة للألواح المصنوعة آليًا: 120 درجة مئوية - 150 درجة مئوية التحكم المستمر، معدل معالجة اللاصق > 95%، قوة الترابط ≥0.15MPa
• معالجة اللوحة اليدوية في درجة حرارة الغرفة: اعتمادًا على درجة الحرارة والرطوبة المحيطة، ودورة معالجة أطول، تتطلب الحواف تطبيقًا إضافيًا لمنع التسرب
• دقة أبعاد اللوحة المصنوعة آليًا: تفاوت الطول ±2 مم، والتسامح القطري ≥3 مم، مما يضمن وجود فجوات في التثبيت ≥1 مم

ل غرف الأبحاث الساحلية أو ذات الرطوبة العالية يوصى باستخدام الألواح المصنوعة آليًا ذات الأسطح المصنوعة من الفولاذ المقاوم للصدأ 316L لتقليل احتمالية التآكل في المفاصل. إذا كان من الضروري استخدام الألواح اليدوية، فيجب إغلاق جميع الحواف والمفاصل المقطوعة بمادة مانعة للتسرب من مادة البولي يوريثين.

ما هو التكوين الذي يناسب مجال عملك: دليل الاختيار الخاص بالتطبيق

لدى الصناعات المختلفة أولويات مختلفة فيما يتعلق بألواح غرف الأبحاث المضادة للتآكل. بناءً على الخبرة الهندسية العملية ومعايير الصناعة، يتم تقديم توصيات الاختيار المستهدفة التالية:

المختبرات الصيدلانية والبيولوجية

تتطلب هذه البيئات تبخيرًا مكانيًا متكررًا باستخدام بيروكسيد الهيدروجين أو الفورمالديهايد أو مطهرات ملح الأمونيوم الرباعي. سطح من الفولاذ المقاوم للصدأ 316L مع قلب من الصوف الصخري الزجاجي والمغنيسيوم يوصى باستخدام الألواح. يقاوم 316L الكلوريدات والمكونات الحمضية في المطهرات، بينما تعمل طبقة المغنيسيوم الزجاجية كحاجز غير عضوي لا يطلق غازات ضارة ولا يمتص الرطوبة أثناء التبخير الكيميائي. أظهرت دراسة حالة لمنشأة صيدلانية أن الجدران بهذا التكوين أظهرت ذلك لا توجد بقع تأليب أو صدأ على مدار 5 سنوات من دورات التطهير الأسبوعية .

ورش الإلكترونيات وأشباه الموصلات

يعتبر تصنيع الإلكترونيات الدقيقة حساسًا للغاية للمواد الجسيمية وترشيح الأيونات المعدنية. سطح من الفولاذ المقاوم للصدأ 304 مع قلب من الألومنيوم على شكل قرص العسل يوصى به. تعمل الطبيعة الخالية من الألياف بنسبة 100% لقرص العسل المصنوع من الألومنيوم على التخلص من مصادر الغبار، كما أن استواءه العالي (تباين السطح أقل من أو يساوي 0.5 مم) يلبي متطلبات تدفق الهواء الدقيقة FFU. في غرف الأبحاث فئة ISO 4 والأعلى، يمكن لهذا المزيج التحكم في توليد جزيئات الجدار جزيئات ≥0.5μm <100 لكل قدم مكعب .

تجهيز الأغذية وتخزين سلسلة التبريد

يجب أن توازن المنشآت الغذائية بين مقاومة التآكل والعزل الحراري والعزل المائي. سطح من الفولاذ المقاوم للصدأ 304 مع قلب من البولي يوريثين (PU). يوصى به. الموصلية الحرارية لـ PU منخفضة مثل 0.024 واط/م·ك يقلل بشكل كبير من استهلاك الطاقة في غرف التبريد. يمنع هيكل الخلية المغلقة اختراق بخار الماء، مما يمنع التآكل على الجانب الخلفي من الفولاذ المقاوم للصدأ الناتج عن التكثيف طويل الأمد. في اختبارات التدوير الحراري من -20 درجة مئوية إلى 50 درجة مئوية، لم يظهر هذا المزيج أي سحق أساسي أو تفتيت السطح.

المنشآت الصناعية الساحلية أو الكيميائية

تشكل البيئات عالية الملوحة أو الأبخرة الحمضية/القلوية أكبر التحديات المادية. سطح من الفولاذ المقاوم للصدأ 316L مع قلب من الألومنيوم على شكل قرص العسل يعد ذلك أمرًا إلزاميًا، ويجب أيضًا أن تكون جميع براغي التثبيت وملحقات زوايا الألومنيوم 316 لترًا لمنع التآكل الجلفاني. حتى 316L في مثل هذه البيئات يتطلب معالجة دورية للتخميل السطحي (كل 2-3 سنوات) لإصلاح الأفلام السلبية التي قد تتضرر بسبب الخدوش الميكانيكية.

كيفية منع الصدأ أثناء التثبيت والصيانة

حتى مع ألواح غرف الأبحاث المصنوعة من الفولاذ المقاوم للصدأ عالية الأداء، فإن التركيب والصيانة غير السليمة يمكن أن يؤدي إلى التآكل المبكر. تم التحقق من نقاط التحكم الحرجة التالية:

1. تجنب الاتصال المباشر بين المعادن المختلفة: يجب استخدام وسادات عزل من النايلون أو المطاط بين ألواح الفولاذ المقاوم للصدأ وإطارات الفولاذ الكربوني لمنع التآكل الجلفاني. تظهر الأدلة الميدانية أن الفولاذ الكربوني غير المعزول الملامس للفولاذ المقاوم للصدأ 304 يمكن أن يؤدي إلى هجرة صدأ مرئية داخله 3-6 أشهر في البيئات الرطبة.
2. يجب أن تكون جميع حواف القطع مختومة: يؤدي القطع الميداني إلى إنشاء نتوءات تدمر الفيلم السلبي. يجب معالجة جميع القطع باستخدام معجون التخميل الخاص بالفولاذ المقاوم للصدأ وإغلاقها بمادة مانعة للتسرب من السيليكون.
3. حدد عوامل التنظيف بشكل صحيح: تجنب المنظفات التي تحتوي على الكلوريد (مثل هيبوكلوريت الصوديوم) أو المنتجات التي تحتوي على حمض الهيدروكلوريك على الأسطح المصنوعة من الفولاذ المقاوم للصدأ. يوصى باستخدام المنظفات المحايدة (الرقم الهيدروجيني 6-8) مع الأقمشة الناعمة غير المنسوجة.
4. فحص الصرف والختم بانتظام: تعتبر وصلة منع التسرب بين ألواح الجدران والأرضيات منطقة تآكل عالية الخطورة. يوصى بإجراء عمليات تفتيش ربع سنوية؛ يجب إصلاح المادة المانعة للتسرب المتشققة على الفور لمنع تراكم الماء في الطبقة الأساسية.

من خلال هذه التدابير المنهجية، خدمة الحياة ألواح غرف الأبحاث المصنوعة من الفولاذ المقاوم للصدأ المقاومة للصدأ يمكن أن تمتد إلى 1.5 مرة عمر التصميم ، مما يقلل بشكل كبير من إجمالي تكاليف صيانة دورة الحياة.
