نافذة المرور مصنع

مقدمة المنتج:
نافذة المرور هي جهاز لتنقية الهواء يستخدم مع الغرف النظيفة، وهي مناسبة لنقل البضائع الصغيرة والمتوسطة الحجم بين الغرف النظيفة أو بين الغرف النظيفة وغير النظيفة. يؤدي استخدام نافذة المرور إلى تقليل التلوث في المنطقة النظيفة. ويستخدم المنتج على نطاق واسع في تطبيقات تنقية الهواء في التكنولوجيا الدقيقة، وصناعة الإلكترونيات، والمختبرات البيولوجية، ومصانع الأدوية، والمستشفيات، وصناعات تجهيز الأغذية.

مميزات المنتج:
الخزانة مصنوعة من الفولاذ المقاوم للصدأ SUS304 عالي الجودة أو لوحة فولاذية مطلية بأبواب متشابكة مزدوجة، مما يمنع التلوث المتبادل بشكل فعال؛ شريط مانع للتسرب من السيليكون الصحي الخاص يضمن إحكام الغلق؛ مجهزة بمصباح تعقيم بالأشعة فوق البنفسجية لتلبية متطلبات ممارسات التصنيع الجيدة؛
تم تصميم الهيكل ليكون آمنًا وسهل التركيب ومتوافقًا بشكل ممتاز مع الغرف النظيفة.

فئات المنتجات

  1. أنظمة الغرف النظيفة
    1. ألواح الغرفة النظيفة
    2. مقاطع الألمنيوم
    3. باب غرفة نظيفة
    4. تنظيف النوافذ
    5. دش هوائي
    6. نافذة المرور
    7. وحدة FFU
    8. فلتر
  2. نظام الهيكل الفولاذي
    1. صفائح فولاذية مطلية بالألوان
    2. أرضيات فولاذية
    3. لوحة ساندويتش فولاذية ملونة
    4. مدادات فولاذية على شكل حرف C
  3. أنظمة البناء المؤقتة

المنتجات الساخنة

نبذة عن كايزير

كايزير ينظف العالم والتكنولوجيا تمكّن الغد

تلتزم شركة Zhejiang Kaisier Clean Technology Co.,Ltd. برسالة العلامة التجارية "Kaisier Cleans the Globe, Tech Empowers Tomorrow"، وشركة Zhejiang Kaisier Clean Technology Co., Ltd. وشركتها التابعة في تايلاند هي مؤسسة مدفوعة بالتكنولوجيا في صناعة النظافة ذات توزيع عالمي. وقد أنشأت الشركة أربع قواعد إنتاج حديثة في الصين وتايلاند، مما شكل شبكة قدرات "تنسيق محلي + انتشار دولي" مجهزة بخطوط إنتاج ذكية ومعدات اختبار دقيقة لضمان إمداد مستقر وفعال.
نحن شركة صينية OEM/ODM نافذة المرور شركة و نافذة المرور مُصنّع، متخصصون في البحث والتطوير والإنتاج وبيع مجموعة كاملة من الألواح النظيفة، بما في ذلك ألواح الساندويتش الفولاذية الملونة وألواح الصوف الصخري النظيفة وألواح أكسيد المغنيسيوم النظيفة، والتي يمكنها تلبية المتطلبات الصارمة لمشاريع تنقية الهواء من الفئة 100 إلى الفئة 300,000. تتصدر منتجاتنا العالم في مقاومة الحريق والأداء المضاد للبكتيريا والمضاد للكهرباء الساكنة، وتُستخدم على نطاق واسع في المجالات الراقية مثل الرعاية الصحية والإلكترونيات والصناعات الغذائية، مما يوفر خدمات شاملة من تصميم الحلول إلى الدعم بعد البيع. وباعتبار الابتكار التكنولوجي جوهراً وفلسفة "الهندسة الدقيقة للنظافة المطلقة"، نلتزم بتقديم حلول مساحات نظيفة آمنة وموثوقة للعملاء حول العالم.
نبذة عن الشركة
شهادة الشرف
  • ايزو 9001
  • ايزو 14001
  • ايزو 45001

آخر أخبارنا

ردود الفعل على الرسالة

نافذة المرور معرفة الصناعة

A غرف الأبحاث تمر عبر النافذة عبارة عن جهاز مغلق لنقل المواد يتم تركيبه في الجدار بين غرفة الأبحاث والغرفة غير النظيفة (أو بين المناطق ذات تصنيفات النظافة المختلفة). وظيفتها الأساسية هي: لنقل العناصر الصغيرة والمتوسطة الحجم بأمان دون فتح باب الوصول الرئيسي أو تعطيل فرق الضغط الإيجابي في الغرفة . من خلال آلية التعشيق ذات الباب المزدوج وهيكل الختم، يمكن أن يقلل المرور عبر النوافذ من تكرار دخول وخروج الأفراد بنسبة تزيد عن 80%، مما يقلل بشكل كبير من خطر اختراق الجسيمات والميكروبات. وتُعتبر بنية أساسية أساسية للتوافق مع لوائح GMP وISO 14644 وFDA [^2^].

في صناعات مثل الإلكترونيات الدقيقة، والمستحضرات الصيدلانية الحيوية، وغرف عمليات المستشفيات، وتجهيز الأغذية، تطور المرور عبر النوافذ من "الملحقات الاختيارية" إلى "التركيبات الإلزامية". على سبيل المثال، تنص متطلبات إدارة الغذاء والدواء (FDA) لإنتاج الأدوية المعقمة (بيئات الخلفية من الدرجة A/B) صراحةً على أن المواد التي تدخل المناطق الأساسية المعقمة يجب أن تمر عبر نافذة أو غرفة معادلة الضغط، مجهزة بتدابير فعالة لإزالة التلوث.

ثلاثة أنواع رئيسية وسيناريوهاتها القابلة للتطبيق

بناءً على الأساليب المتشابكة ووظائف غرف الأبحاث، ينقسم المرور عبر النوافذ إلى ثلاث فئات. يجب أن يأخذ الاختيار في الاعتبار تصنيف النظافة، ومخاطر تلوث المواد، والميزانية:

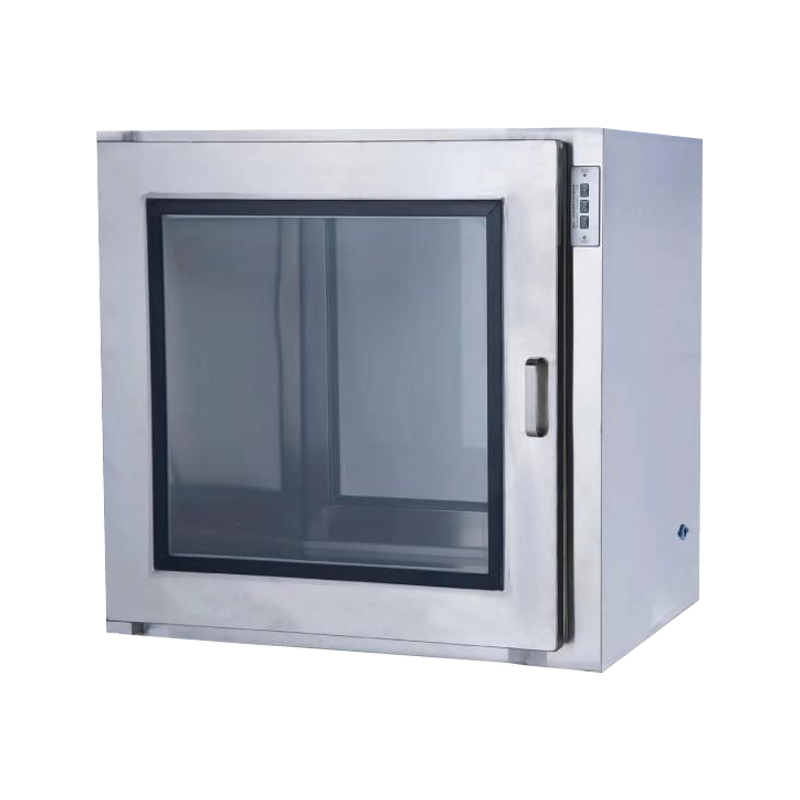

التعشيق الإلكتروني يمر عبر النافذة

يستخدم الأقفال وأجهزة الاستشعار الكهرومغناطيسية لتشابك الأبواب المزدوجة. عند فتح أحد الأبواب الجانبية، يتم قفل الباب المقابل تلقائيًا. عادة ما يكون زمن استجابة التعشيق الإلكتروني أقل من 0.5 ثانية، مما يوفر موثوقية عالية. مناسبة ل فئة ISO 5 (الفئة 100) وغرف الأبحاث ذات الدرجة الأعلى . تتميز بعض الطرز المتميزة بمؤشرات حالة LED ووظائف إنذار الأخطاء للمراقبة في الوقت الفعلي [^68^].

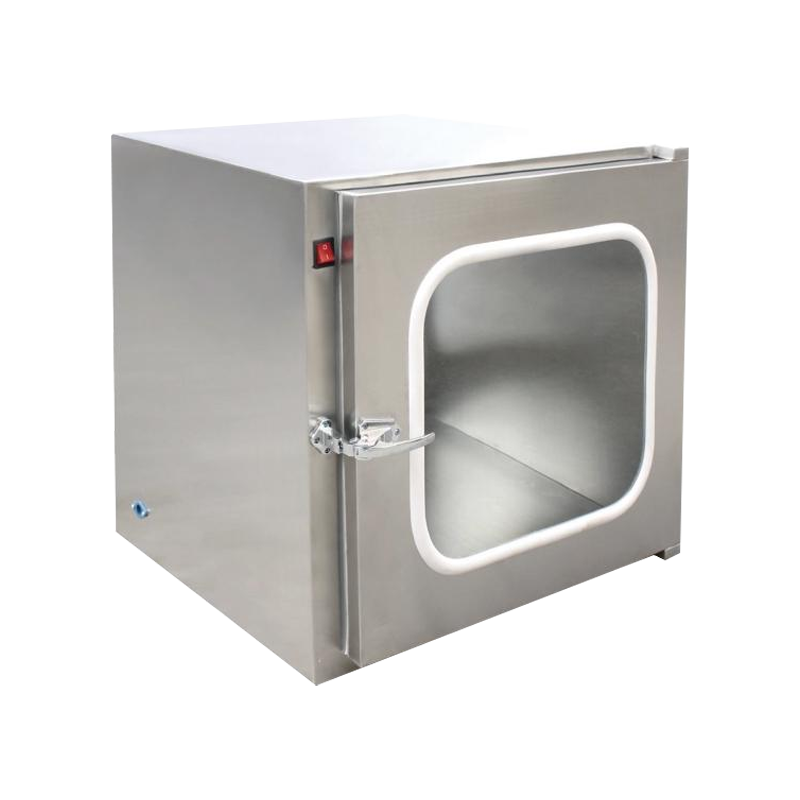

ممر التعشيق الميكانيكي من خلال النافذة

يحقق تشابك الباب المزدوج من خلال الروابط المادية أو آليات الكامات، ولا يتطلب طاقة خارجية ويوفر تكاليف صيانة منخفضة. التعشيقات الميكانيكية مناسبة ل فئة ISO 7-8 (الفئة 10000-100000) مناطق نظيفة عامة أو بيئات مقاومة للانفجار مع متطلبات خاصة للسلامة الكهربائية. العيب هو أن المكونات الميكانيكية قد تتآكل بمرور الوقت؛ يوصى بالتحقق من وظيفة التعشيق كل 12 شهرًا [^48^].

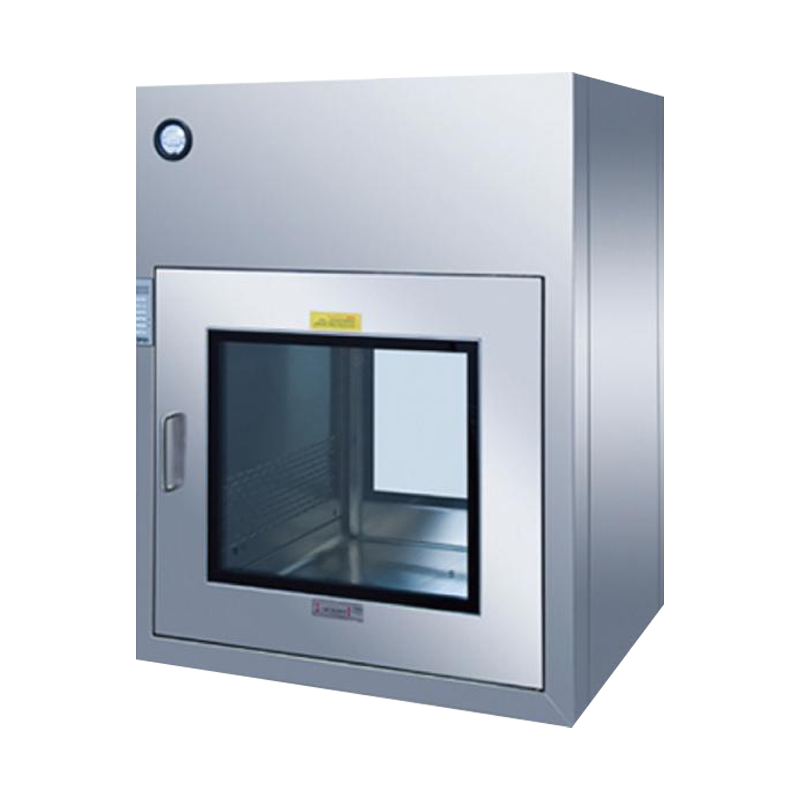

تنظيف ذاتي (ديناميكي) يمر عبر النافذة

بالإضافة إلى وظائف التشابك الأساسية، تتكامل هذه الوحدات وحدات الترشيح HEPA ومصابيح التعقيم بالأشعة فوق البنفسجية . تقوم المنافيخ المدمجة بتدوير الهواء المصفى عبر الحجرة عند 375 قدم مكعب في الدقيقة (حوالي 636 متر مكعب/ساعة)، مما يتيح التنقية المسبقة للغرفة قبل نقل العنصر. يُستخدم هذا النوع بشكل شائع في المختبرات البيولوجية وورش التركيب المعقمة وصيدليات المستشفيات، وهو ما يمثل الحل الأكثر فعالية لمنع التلوث المتبادل [^67^].

الجدول 1: مقارنة المعلمات الأساسية لثلاثة أنواع من النوافذ
اكتب طريقة الانترلوك فئة النظافة المطبقة ميزات إضافية نموذجية تعقيد الصيانة
الانترلوك الالكتروني مستشعر القفل الكهرومغناطيسي ISO فئة 5 وما فوق مؤشر LED، إنذار خطأ متوسط
التعشيق الميكانيكي الربط المادي / كام فئة ISO 7-8 لا الاعتماد على الطاقة منخفض (يتطلب التحقق الدوري)
التنظيف الذاتي إلكترونية أو ميكانيكية فئة ISO 5-6 ترشيح HEPA، التعقيم بالأشعة فوق البنفسجية عالية

المواصفات الهيكلية والمواد الرئيسية

يعتمد أداء التمرير عبر النافذة بشكل مباشر على التصميم الهيكلي واختيار المواد. عادةً ما تتبع التكوينات المتوافقة مع معايير الصناعة هذه المواصفات:

معالجة جسم الخزانة والسطح

يتم إنشاء هيئات مجلس الوزراء الرئيسية من الفولاذ المقاوم للصدأ SUS304 أو SUS316L . يحتوي SUS316L على الموليبدينوم، مما يوفر مقاومة فائقة لتآكل الكلوريد مقارنة بـ 304، مما يجعله مناسبًا لبيئات تطهير المستشفيات أو المناطق الساحلية ذات الملوحة العالية. يبلغ سمك الجدار القياسي 1.2-1.5 مم، مع زوايا داخلية مستديرة (R≥10 مم) للتخلص من المناطق الميتة الصحية وتسهيل التنظيف والتطهير [^63^]. تستخدم بعض المنتجات الاقتصادية الفولاذ المدلفن على البارد المطلي بالمسحوق وفقًا لمعايير ISO Class 8 وما دون المناطق النظيفة العامة.

نافذة المراقبة ونظام الختم

نوافذ المراقبة مجهزة بشكل قياسي زجاج أمان مقسى 5 مم ; تتطلب بعض البيئات المضادة للكهرباء الساكنة بولي كربونات ESD. يستخدم إحكام إغلاق إطار الباب حشوات سيليكون صحية أو وسادات إغلاق من جل البولي يوريثان، مع متطلبات مجموعة ضغط أقل من 15% لضمان عدم التسرب تحت فروق ضغط تبلغ ±30 باسكال. وفقًا للبيانات المقاسة، يمكن لأنظمة منع التسرب عالية الجودة التحكم في معدلات تسرب المرور عبر النوافذ أقل من 0.01% [^48^].

تكوين التعشيق والتعقيم

ميزة التنظيف الذاتي تمر عبر النوافذ عادة مصابيح التعقيم بالأشعة فوق البنفسجية بقدرة 15-30 وات عند طول موجي يبلغ 253.7 نانومتر، مع جرعة تشعيع تبلغ ≥40 مللي جول/سم² مطلوبة للتعطيل الميكروبي السطحي الفعال. يجب أن تستوفي وحدات الترشيح HEPA تقييمات H13 أو H14 (كفاءة الترشيح ≥99.97% أو ≥99.995% للجسيمات 0.3 ميكرومتر) وتتضمن مقاييس الضغط التفاضلي. يجب استبدال المرشحات عندما تصل المقاومة الطرفية إلى 2-2.5 ضعف المقاومة الأولية (عادةً 250-300 باسكال) [^67^].

اختيار الحجم وأساسيات التثبيت

يجب أن تتوافق أبعاد المرور عبر النافذة مع سمك الجدار وحجم المادة وسير العمل التشغيلي. فيما يلي الأحجام القياسية الشائعة وإرشادات الاختيار:

الجدول 2: الأبعاد القياسية للنافذة (الخلوص الداخلي مقابل الأبعاد الإجمالية الخارجية)
رمز النموذج العرض الداخلي الارتفاع الداخلي العمق الداخلي الارتفاع الكلي الخارجي
مثبت على الحائط قياسي 24 بوصة (610 ملم) 24 بوصة (610 ملم) 12 بوصة (305 ملم) 29.2 بوصة (741 ملم)
متوسط Wall-Mounted 36 بوصة (914 ملم) 36 بوصة (914 ملم) 24 بوصة (610 ملم) 41.2 بوصة (1047 ملم)
أرضية كبيرة 42 بوصة (1067 ملم) 60 بوصة (1524 ملم) 54 بوصة (1372 ملم) 61.6 بوصة (1565 ملم)

نقاط التثبيت التالية تتطلب الاهتمام:

  • يجب أن تكون أبعاد فتح الجدار أكبر بمقدار 5-10 ملم من المرور عبر الإطار الخارجي للنافذة للسماح بتعديل التسوية وملء مانع التسرب.
  • ارتفاع التثبيت عادة 800-1000 ملم فوق مستوى الأرضية، بما يتوافق مع نطاقات التشغيل المريحة.
  • يجب سد الفجوة بين الممر عبر النافذة والجدار بمادة مانعة للتسرب من السيليكون المحايد أو حشوات EPDM لمنع تسرب الضغط التفاضلي.
  • يتطلب مرور التنظيف الذاتي عبر النوافذ منافذ طاقة محجوزة (عادةً 120 فولت / 220 فولت، أحادية الطور) وتأريضًا موثوقًا [^63^].

تطبيقات الصناعة ومتطلبات الامتثال

يتم تطبيق نوافذ المرور عبر صناعات متعددة مع متطلبات نظافة صارمة. تحدد معايير الامتثال في مختلف الصناعات درجة التكوين:

المستحضرات الصيدلانية والتكنولوجيا الحيوية

وفقًا لملحق GMP 1 (مراجعة 2022)، يجب أن يتم نقل المواد بين مناطق الدرجة A/B ومناطق الدرجة C/D في إنتاج الأدوية المعقمة عبر النوافذ المجهزة بـ التعشيق الإلكتروني والتعقيم بالأشعة فوق البنفسجية . في مختبرات العلاج بالخلايا والجينات (CGT)، حيث تكون المساحة مرتفعة، يُفضل المرور عبر النوافذ المدمجة على الحائط (الأبعاد الداخلية ≥24 بوصة)، مما يلبي متطلبات الامتثال دون استهلاك مساحة أرضية الغرفة النظيفة القيمة [^2^].

الالكترونيات الدقيقة وأشباه الموصلات

في مرافق تصنيع الرقائق والتغليف/الاختبار، تمر عبر النوافذ يجب أن يجتمع ISO 14644-1 الفئة 5 (ISO 5) المعايير. تحدد هذه السيناريوهات عادةً مواد آمنة من أجل البيئة والتنمية المستدامة (مثل نوافذ المراقبة المقاومة للكهرباء الساكنة من البولي كربونات) لمنع تلف التفريغ الكهروستاتيكي للمكونات الحساسة. تقوم بعض خطوط الإنتاج المتقدمة أيضًا بتكوين منافذ تطهير النيتروجين لتقليل تلوث جزيئات الأكسجين والجسيمات بشكل أكبر.

المستشفيات وتصنيع الأغذية

تستخدم غرف العمليات بالمستشفيات وأقسام الإمداد المعقم المركزية (CSSD) المرور عبر النوافذ لنقل الأدوات والإمدادات التي تتطلب ذلك الفولاذ المقاوم للصدأ SUS316L البناء لتحمل درجة الحرارة العالية والتعقيم بالبخار عالي الضغط والتآكل الكيميائي المطهر. تركز صناعة تجهيز الأغذية على منع التلوث المتبادل؛ يجب أن تتوافق النوافذ التي تمر عبر النوافذ مع مبادئ تحليل المخاطر ونقاط المراقبة الحرجة (HACCP)، وعادة ما تكون الأقفال الميكانيكية كافية لبيئات ISO Class 8.

الصيانة الروتينية والتحقق من صحة الأداء

لا تعتمد موثوقية المرور عبر النافذة على الاختيار الأولي فحسب، بل أيضًا على إجراءات الصيانة الموحدة. يوصى بجدول الصيانة التالي:

  1. يوميا : افحص سلامة حشية الباب، ونظف أسطح نوافذ المراقبة، وتأكد من وظيفة التعشيق.
  2. أسبوعيا : امسح الجدران الداخلية للخزانة بالكحول أو بمنظف متعادل؛ تحقق من شدة مصباح الأشعة فوق البنفسجية (استبدله إذا كان أقل من 70% من القيمة المقدرة).
  3. ربع سنوية : استخدم مقياس الضوء أو الهباء الجوي DOP/PAO لاختبار سلامة مرشح HEPA؛ يجب ألا يتجاوز معدل تسرب المسح 0.01%.
  4. سنويا : تكليف طرف ثالث بإجراء اختبار الاحتفاظ بفرق الضغط (تحت فرق الضغط المقدر، يجب ألا يتجاوز انخفاض الضغط 5% خلال 15 دقيقة) ومعايرة نظام التعشيق [^67^].

في حالة اكتشاف تشوه في الباب، أو تقادم الحشية، أو فشل التعشيق، يجب إخراج الوحدة من الخدمة على الفور واستبدال الأجزاء. يمكن أن يصبح المرور المهمل عبر النافذة "تسربًا للتلوث" في غرفة الأبحاث، مما يشكل خطرًا أكبر من النقل المفتوح دون تثبيت تمرير عبر النافذة.
