باب غرفة نظيفة مصنع

في أنظمة غرف الأبحاث، لا تعد الأبواب مجرد ممرات للموظفين والمواد، بل هي كذلك بالفعل العقد الحرجة للحفاظ على التدرجات التفاضلية للضغط، ومنع دخول الجسيمات، ووقف التلوث المتبادل . الاستنتاج الواضح هو: مؤهل باب غرف الأبحاث يجب أن تستوفي في الوقت نفسه أربعة متطلبات - إحكام الهواء (تسرب الهواء ≥0.3 متر مكعب/(ساعة · متر مربع) عند 100 باسكال)، وعمر الدورة (≥500000 عملية)، ومقاومة البكتيريا/التآكل، والتحكم الذكي في التعشيق - والفشل في أي من هذه المناطق يمكن أن يؤدي إلى فقدان النظافة، وغالبًا ما تكون له عواقب أكثر خطورة من تسرب لوحة الحائط . يوفر ما يلي مرجعًا فنيًا متعمقًا من ستة أبعاد: مؤشرات الأداء الأساسية، وبناء الأبواب والمواد، وأنظمة الختم، وتصميم نافذة العرض، واختيار الأجهزة، وقبول التثبيت.

مؤشرات الأداء الأساسية: أربعة معايير فنية رئيسية لأبواب غرف الأبحاث

يمكن قياس أداء أبواب غرف الأبحاث وتقييمها بشكل مباشر. فيما يلي أربعة مؤشرات أساسية معترف بها في الصناعة:

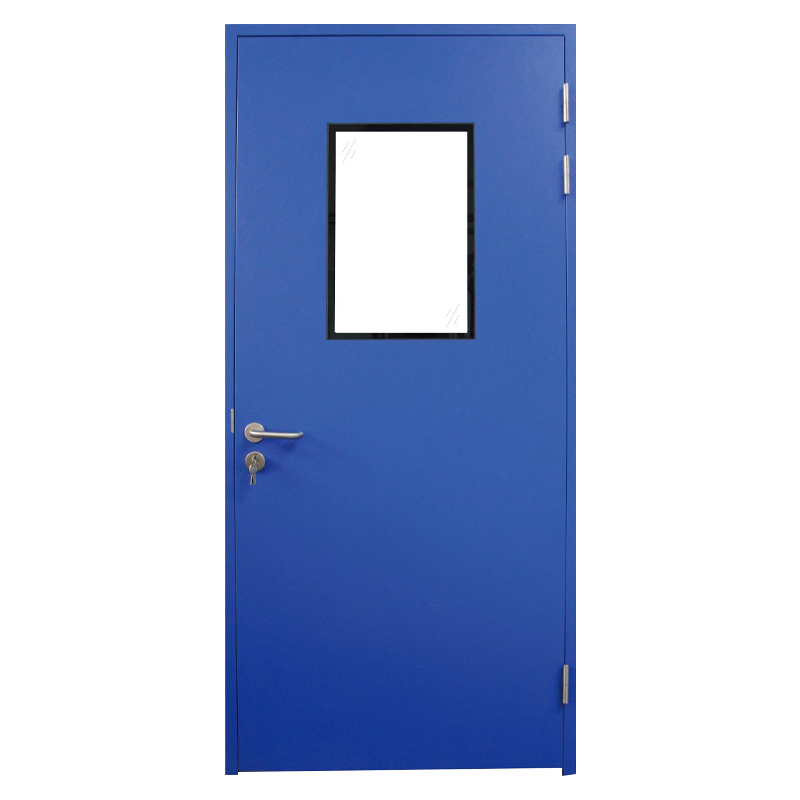

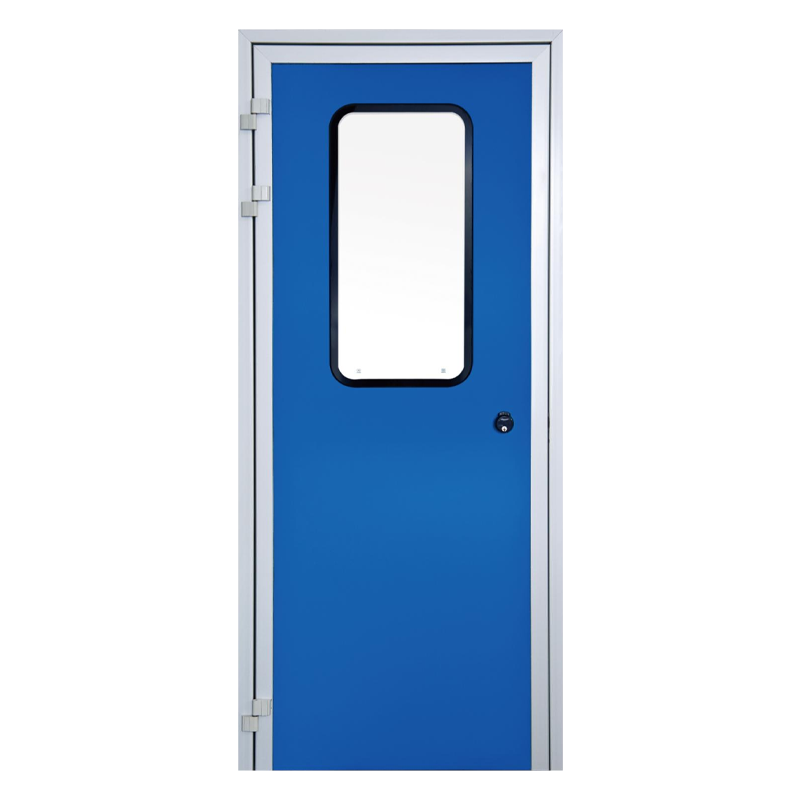

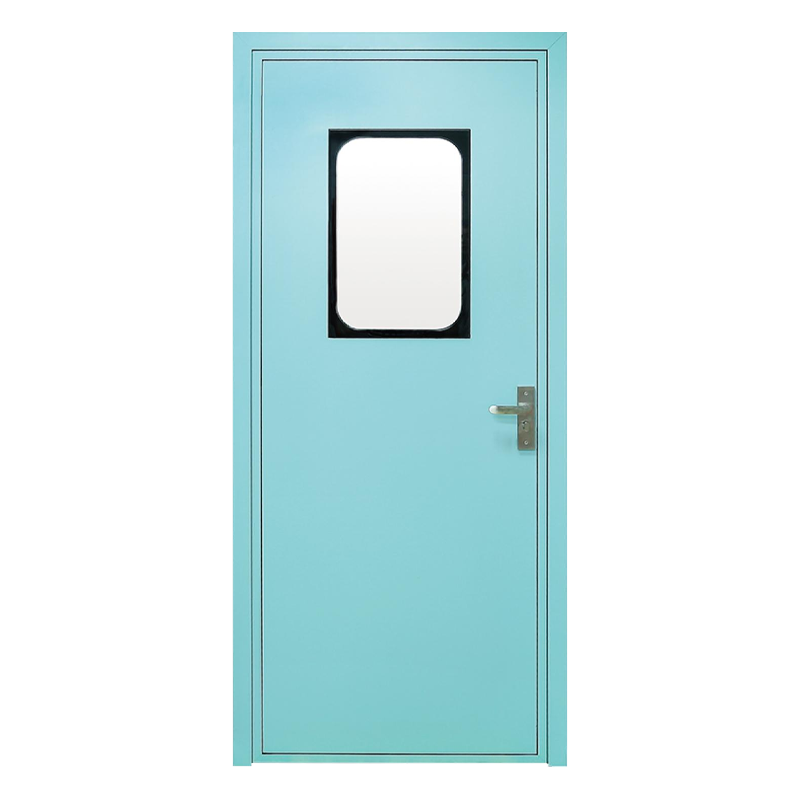

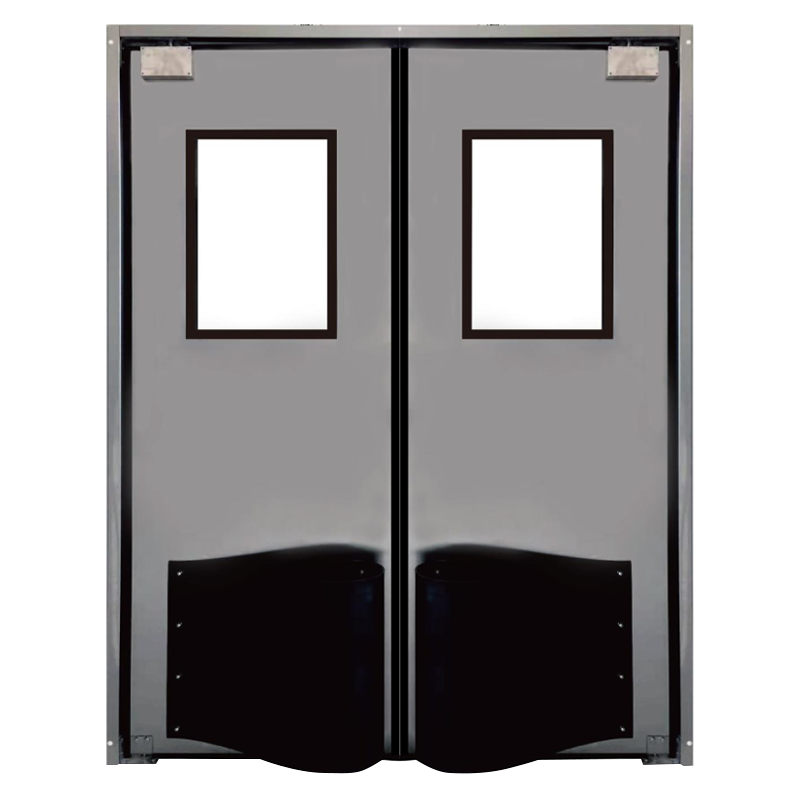

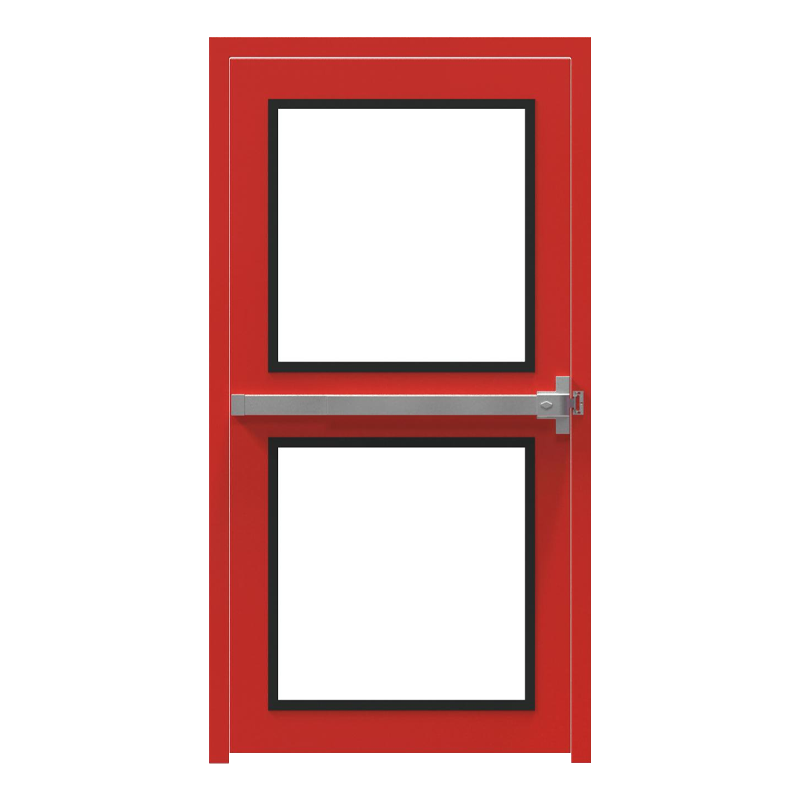

بناء الباب ومواده: مقارنة الأداء بين ثلاثة أنواع رئيسية

أبواب غرف الأبحاث يتم تقسيمها بشكل أساسي إلى ثلاثة أنواع بناءً على سيناريوهات التطبيق ومستويات النظافة:

نظام الختم: خمسة خطوط دفاع لضمان إحكام الإغلاق

أداء الختم لباب غرف الأبحاث هو قيمته الأساسية. يتكون نظام الختم الكامل من الطبقات الخمس التالية:

1. شريط إغلاق مغناطيسي ثلاثي الجوانب : مثبتة على الجزء العلوي وعلى جانبي إطار الباب، مصنوعة من السيليكون الطبي أو EPDM مع جاذبية مغناطيسية ≥3 كجم/م. ضغط الختم بمقدار 2-3 مم عند إغلاق الباب يضمن الختم دون جعل الإغلاق صعبًا؛
2. ختم السقوط التلقائي السفلي (شريط الاجتياح) : يتم خفضه تلقائيًا ليلامس الأرض بإحكام عند إغلاقه (ارتفاع السقوط ≥15 مم، والفجوة إلى الأرض ≥1 مم)، ويتم رفعه تلقائيًا عند الفتح. أ مكشطة مطاطية بفرشاة مزدوجة الصف يوصى بالتركيبة لكل من مقاومة الختم والتآكل؛
3. آلية إغلاق سفلية مخفية : بالنسبة للمناطق المعقمة، يوصى باستخدام شرائط الختم المخفية المدفوعة بالهواء المضغوط أو الكهرومغناطيسي لتجنب المكونات المكشوفة التي تتراكم الغبار، مع تلبية متطلبات GMP بعدم وجود زاوية ميتة؛
4. تصميم العتبة : يجب إعطاء الأولوية لأبواب غرف الأبحاث عتبة خالية من العتبة أو عتبة من النوع المنحدر تصميمات (ارتفاع ≥15 مم) لسهولة مرور العربة. بالنسبة للتصميمات الخالية من العتبات، يجب أن تكون الأرضية مسطحة بشكل مستمر مع ملامسة الختم السفلي للأرضية مباشرة؛
5. عرض ختم النافذة : يجب أن يحتوي محيط النافذة على أختام مزدوجة - مادة مانعة للتسرب من السيليكون الداخلي (حشو مستمر) وحشية EPDM خارجية - لضمان عدم وجود فجوات بين الزجاج ولوحة الباب.

معيار قبول إحكام الهواء: عند ضغط تفاضلي يبلغ 50 باسكال، يجب أن يكون تسرب هواء الباب بالكامل أقل من أو يساوي 0.3 متر مكعب/(ساعة · متر مربع). يوصى بإجراء اختبار تتبع الدخان نصف السنوي باستخدام أنبوب الدخان للتحقق من تقادم الختم وعيوب التثبيت.

عرض تصميم النافذة: منع التكثيف والموثوقية الهيكلية

إن نافذة العرض الخاصة بباب غرفة الأبحاث ليست مجرد نافذة - بل هي أيضًا نقطة ضعف لإغلاق الهواء. معايير التصميم لنوافذ العرض عالية الجودة هي كما يلي:

• تكوين الزجاج : طبقة مزدوجة من الزجاج المقسى بسماكة طبقة واحدة ≥4mm وسمك إجمالي ≥20mm. يتمتع الزجاج المقسى بقوة تأثير تبلغ 3-5 أضعاف قوة تأثير الزجاج العادي ويتكسر إلى جزيئات غير حادة من أجل السلامة؛
• تصميم منع التكثيف : فجوة هوائية بمقدار 6-12 ملم بين طبقات الزجاج، مع ملء التجويف غاز الأرجون (التركيز ≥90%) والمجفف الجزيئي مما يضمن عدم حدوث تكثيف داخلي تحت اختلافات درجات الحرارة ≥15 درجة مئوية. بالنسبة لغرف التخزين البارد، يوصى باستخدام الزجاج المُسخن كهربائيًا (50-100 وات/م²)؛
• عملية الختم : حشوة مانعة للتسرب من السيليكون مستمرة بين محيط الزجاج ولوحة الباب، بعرض مفصل 8-12 مم وعمق ≥5 مم. يحظر استخدام حشوات شرائط القطع بسبب الفجوات الدقيقة التي تتراكم الغبار؛
• علاج الزاوية : يجب أن يكون إطار النافذة داخل الزوايا R≥5mm التحولات مدورة أو زوايا متعرجة بزاوية 45 درجة لتجنب زوايا 90 درجة التي يتراكم عليها الغبار ويصعب تنظيفها؛
• ملحقات السلامة : بالنسبة للمناطق عالية التأثير مثل الممرات اللوجستية، شبكة من الفولاذ المقاوم للصدأ أو ألواح حماية شفافة من البولي كربونات يجب تركيبها على السطح الخارجي للزجاج، بحيث تكون قادرة على تحمل 50 جول من طاقة الاصطدام دون أن تنكسر.

في الغرف النظيفة ذات الرطوبة النسبية > 75% أو الاختلافات في درجات الحرارة ≥15 درجة مئوية، قد يؤدي الزجاج المزدوج القياسي إلى حدوث تكثيف داخلي - زجاج مطلي منخفض الانبعاث مملوء بالأرجون يجب أن يتم تحديده. يدوم المجفف عادة من 3 إلى 5 سنوات، وبعد ذلك يلزم الاستبدال أو الصيانة.

الأجهزة والملحقات: التفاصيل تحدد الموثوقية

الأجهزة أبواب غرف الأبحاث يجب أن تلبي في نفس الوقت متطلبات المتانة وقابلية التنظيف ومقاومة التآكل. توصيات اختيار المكونات الرئيسية هي كما يلي:

التحكم الذكي وأنظمة الانترلوك

في غرف الأبحاث عالية المستوى (ISO 5-7)، يعد التحكم الذكي في الباب تقنية أساسية لمنع التلوث المتبادل. تشمل الميزات الرئيسية ما يلي:

• التعشيق الإلكتروني : لا يمكن فتح كلا بابي غرفة معادلة الضغط في وقت واحد، مع زمن استجابة التعشيق ≥0.5 ثانية. عندما يفتح أحد الأبواب إلى ≥90 درجة، يتم قفل الباب الآخر تلقائيًا لمنع انقطاع تدرج الضغط؛
• تكامل التحكم في الوصول : متكامل مع BMS، ودعم تمرير البطاقة، أو بصمة الإصبع، أو التعرف على الوجه. وقت التعرف ≥1 ثانية، مع طلاء مضاد للبكتيريا على أسطح جهاز التعرف؛
• مراقبة الضغط التفاضلي : يمكن دمج مستشعرات الضغط التفاضلي المصغرة في إطار الباب، مما يعرض اختلافات الضغط في الوقت الفعلي بين الغرف المجاورة (النطاق من 0 إلى 125 باسكال، والدقة ± ± 1 باسكال). إنذار مسموع/مرئي عندما ينخفض ​​الضغط التفاضلي عن النقطة المحددة (على سبيل المثال، 5Pa)؛
• التحكم في الموقت : يمكن ضبط الأبواب اللوجستية مع تأخير الفتح (10-30 ثانية)؛ إذا ظل الباب مفتوحًا بعد الوقت المحدد، فسيقوم النظام بإغلاقه تلقائيًا أو إطلاق إنذار لمنع فقدان فرق الضغط؛
• مراقبة حالة الختم : يمكن تجهيز الأبواب الذكية المتطورة بمفاتيح مغناطيسية أو أجهزة استشعار تقارب لإرسال إشارات إنذار إلى غرفة التحكم المركزية عندما لا يكون الباب مغلقًا بالكامل، وتسجيل الأحداث عبر نظام إدارة المباني.

متطلبات منطق التعشيق: بالنسبة لأقفال معادلة ضغط المواد، يجب فتح الباب الخارجي أولاً، ووضع المواد، وإغلاق الباب الخارجي، وعندها فقط يمكن فتح الباب الداخلي - يجب ألا يتم فتح كلا البابين في وقت واحد أبدًا. يجب أن تحقق موثوقية نظام التعشيق الإلكتروني MTBF ≥50,000 ساعة. يوصى باختبار وظيفة التعشيق شهريًا لضمان السلامة والموثوقية.

التثبيت والقبول: تسع نقاط تحكم رئيسية في الموقع

تؤثر جودة تركيب أبواب غرف الأبحاث بشكل مباشر على أدائها على المدى الطويل وفعالية نظافتها. فيما يلي تسع نقاط فحص رئيسية للقبول في الموقع:

1. سباكة إطار الباب : الانحراف العمودي ±2 مم/م، الانحراف الأفقي ≥1.5 مم/م؛
2. الفجوة بين ورقة الباب والإطار : موحد و ≥3 مم، اختلاف الفجوة ≥1 مم؛
3. ضغط الختم : عندما يكون الباب مغلقًا، يكون ضغط الختم 20%-30% من السُمك الأصلي (يتم قياسه عادةً 2-3 مم)؛
4. اختبار الختم السفلي : مع إغلاق الباب، استخدم مقياس استشعار 0.1 مم للتحقق من الفجوة بين أسفل الباب والأرضية - يجب ألا تتمكن من إدخال أو إدخال عمق أقل من أو يساوي 50 مم؛
5. اختبار ضيق الهواء : استخدم أنبوب دخان لإطلاق الدخان حول محيط فجوة الباب - يجب ألا يكون هناك أي اختراق للدخان مرئيًا من الداخل (طريقة التتبع)؛ أو استخدم نظام كشف تسرب الضغط التفاضلي، مع تسرب هواء أقل من أو يساوي 0.3 متر مكعب/(ساعة · متر مربع) عند 50 باسكال؛
6. اختبار قوة الفتح والإغلاق : استخدم مقياس القوة - قوة الفتح ≥50N، قوة الإغلاق ≥30N؛
7. اختبار وظيفة الانترلوك : محاكاة سيناريو التعشيق ذو البابين للتحقق من أنه عند فتح أحد الأبواب بالكامل، لا يمكن فتح الآخر بالفعل؛
8. اختبار الخروج في حالات الطوارئ : مع إيقاف تشغيل الطاقة، افتح الباب من الداخل - قوة الفتح ≥67N، ومسار الخروج دون عائق؛
9. جودة السطح : لا توجد خدوش أو خدوش أو بقع صدأ على سطح لوحة الباب؛ التصاق الطلاء ≥الصف 1 (اختبار القطع المتقاطع)؛ لوحة الفولاذ المقاوم للصدأ Ra<0.4μm.

A نظام التفتيش الربع سنوي يوصى بالتركيز على تقادم/تشقق الختم، وارتخاء المفصلة، وتعديل سرعة تقريب الباب، وحساسية نظام التعشيق. قم بمعالجة المشكلات على الفور من خلال الإصلاح أو الاستبدال لضمان بقاء أبواب غرف الأبحاث في حالة إغلاق مثالية.
