دليل كامل لاختيار نظام غرف الأبحاث

مستوى النظافة: نقطة الارتكاز الأولى للاختيار

تدور جميع تصميمات أنظمة غرف الأبحاث حول مستويات النظافة. يصنف المعيار ISO 14644-1:2025 النظافة من فئة ISO 1 إلى فئة ISO 9. تستخدم الممارسات الهندسية المحلية عادةً مصطلحات الفئة 100 والفئة 1000 والفئة 10000 والفئة 100000. تتطلب المستويات الأعلى تحكمًا أكثر صرامة في الجسيمات، مع زيادة تكاليف البناء واستهلاك الطاقة بشكل كبير.

تجنب "الإفراط في التصميم" أثناء الاختيار. قامت إحدى شركات الأدوية ببناء منطقة مساعدة من الدرجة C وفقًا لمعايير الدرجة B، مما أدى إلى زيادة استهلاك الطاقة السنوي بنحو 35% ، وتمتد فترة الاسترداد بمقدار 2.8 سنة. النهج العقلاني هو: تصميم مناطق العمليات الأساسية وفقًا لأعلى المتطلبات، وخفض مستوى المناطق المساعدة، ومنع تدفق التلوث العكسي من خلال تدرجات الضغط التفاضلي (المنطقة الأساسية ≥10 باسكال غرفة معادلة الضغط ≥10 باسكال الممر ≥10 باسكال ).

البناء المعياري مقابل البناء التقليدي: تحديد الوضع يحدد تكلفة دورة الحياة

هذا هو القرار الهيكلي الأكثر أهمية في اختيار عام 2026. تستخدم غرف الأبحاث المعيارية ألواح الجدران والأسقف ووحدات FFU الجاهزة للتجميع في الموقع، في حين يتضمن الوضع التقليدي لحام الأطر في الموقع وتركيب مجاري الهواء والمرشحات عالية الكفاءة.

تكمن المزايا الأساسية للحلول المعيارية في قابلية التوسع وجداول البناء المضغوطة. تظهر بيانات قياس الصناعة أن الأوضاع المعيارية يمكن أن تكون كذلك تقصير متوسط فترات البناء بأكثر من 30% ، ودعم "إزالة الجدار للتوسع" في المستقبل - وهو مناسب بشكل خاص للمرافق المستأجرة أو المؤسسات ذات القدرات غير المؤكدة. فيما يتعلق بتكاليف التشغيل، بسبب المعدات الموفرة للطاقة عالية الكفاءة وأنظمة التحكم في المجموعة الذكية، يمكن أن يكون استهلاك الطاقة تخفيض بنسبة 20%-40% مقارنة بالحلول التقليدية.

ومع ذلك، وحدات ليست قابلة للتطبيق عالميا. عندما تتجاوز المساحة 500 متر مربع أو تتضمن عملية أنابيب معقدة، فإن وضع المقاولات العامة لهندسة تنقية الأعمال المدنية التقليدية EPC يوفر مزايا في القوة الهيكلية والتخطيط الشامل للأنابيب. قام مشروع بطارية طاقة جديدة بقياس ذلك 800 متر مربع كانت التكلفة الشاملة للحل المعياري في الواقع أعلى بنسبة 18% من التقليدية، حيث أن تكاليف التعزيز الهيكلي للمساحة الكبيرة تعوض مزايا التصنيع المسبق.

اختيار المعدات الأساسية: منطق المطابقة لهياكل FFU والمرشحات والمغلفات

يتم تحديد أداء نظام غرف الأبحاث من خلال ثالوث "نظام التحكم الآلي في نظام التدفئة والتهوية وتكييف الهواء (HVAC) لتنقية هيكل المغلف" - أي نقطة ضعف واحدة ستؤدي إلى تدهور الفعالية الإجمالية.

هيكل المغلف محكم الإغلاق: خط الدفاع الأول عن النظافة

أوضحت معايير GB/T 29468-2024 التي تم تنفيذها في عام 2026 "الألواح العازلة لهيكل غرف الأبحاث" المؤشرات الإلزامية لتصنيفات حرائق المواد الأساسية، ومقاومة تآكل طلاء السطح، والمتطلبات الصعبة الأخرى. أثناء الاختيار، يجب أن يُطلب من الموردين تقديم تقارير اختبار إحكام اللوحة - حيث أن تسرب الهواء من الفجوة المشتركة هو السبب الرئيسي لعدم الامتثال للنظافة. استخدم أحد مشاريع مصنع الإلكترونيات مقاطع ألومنيوم غير قياسية للربط، مما أدى إلى تعداد جسيمات منطقة ISO Class 5 تجاوز المعايير بمقدار 2.3 مرة ، تتطلب 47 يوما لإعادة العمل لاستبدال حشوات الختم وضبط الضغط التفاضلي.

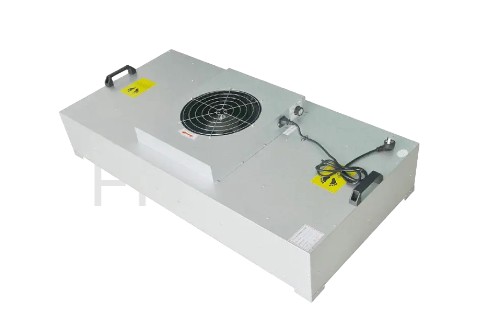

FFU اختيار المعلمات الرئيسية

يتطلب اختيار FFU (وحدة تصفية المروحة) الانتباه إلى ثلاث معلمات أساسية:

• عمر المروحة: يمكن أن تصل مراوح الطرد المركزي عالية الجودة ذات الدفع المباشر أكثر من 50,000 ساعة
• مستوى الضوضاء: منطقة العمل ≥65 ديسيبل (أ)
• نطاق تنظيم السرعة: يتكيف تنظيم السرعة بدون خطوات مع ظروف السعة المختلفة

تستخدم خطوط إنتاج أشباه الموصلات عادة أسقف التغطية الكاملة FFU لإنشاء تدفق أحادي الاتجاه، في حين يمكن لمناطق الدرجة C الصيدلانية استخدام مجموعات غطاء التدفق الصفحي المحلي للتدفق غير أحادي الاتجاه، تقليل مشتريات FFU بنسبة 30% .

استراتيجية تكوين المرشح على ثلاث مراحل

يتبع تكوين الفلتر عملية الترشيح ثلاثية المراحل "الأساسية المتوسطة والعالية/الفائقة الكفاءة". أحد المفاهيم الخاطئة الهامة هو إهمال قدرة احتجاز غبار الفلتر الأساسي - عندما تكون السعة غير كافية، تنسد المرشحات المتوسطة والعالية الكفاءة قبل الأوان، مما يتسبب في زيادة مقاومة النظام وزيادة استهلاك الطاقة. التوصيات:

1. الأساسي: مرشحات اللوحة من فئة G4 (قدرة احتجاز الغبار ≥500 جرام )
2. متوسط: مرشحات الجيب من الدرجة F8
3. مرشحات طرفية عالية الكفاءة (درجة H13-H14) مع ≥99.99% كفاءة لجزيئات ≥0.3μm

تحديثات الامتثال لعام 2026 التي يجب معالجتها عند التحديد

2025-2026 هي فترة تحديثات مكثفة لمعايير غرف الأبحاث. قد يؤدي تجاهل اللوائح الجديدة التالية أثناء الاختيار إلى فشل القبول أو عدم الامتثال التشغيلي:

• GB/T 33556.1-2025 (اعتبارًا من 1 مايو 2026): مواصفات تطبيق غرف الأبحاث بالمستشفى، وتعزيز جناح عزل الضغط السلبي ومتطلبات مراقبة الضغط التفاضلي لغرفة العمليات عبر الإنترنت
• GB/T 47162-2026 (اعتبارًا من 1 سبتمبر 2026): المتطلبات الفنية العامة لأبواب الغرف النظيفة، والمؤشرات الكمية القياسية الوطنية لأول مرة لإحكام إغلاق لوحة الباب، ومتانة الحشية، ومقاومة التكثيف في نافذة المراقبة
• جيجابايت/ت 46376-2025 (اعتبارًا من 1 مايو 2026): معايير خدمة تشغيل وصيانة الغرف النظيفة، التي تتطلب سجلات تشغيل وصيانة لدورة الحياة الكاملة مع إمكانية التتبع لاستبدال المرشح، ومعايرة الضغط التفاضلي، والعمليات الأخرى
• GB 50073-2013 2025 المراجعة الجزئية: إرشادات جديدة لتصميم ورشة عمل غرف الأبحاث عالية الجودة لأشباه الموصلات، بالإضافة إلى التصميم الموفر للطاقة ومتطلبات التحكم في انبعاثات الكربون

قائمة مراجعة قرار الاختيار: تجنب المخاطر الشائعة

قبل الانتهاء من الحل، استخدم قائمة التحقق التالية للتحقق من كل عنصر على حدة:

نظام غرف الأبحاث الاختيار هو في الأساس توازن بين "متطلبات العملية - إطار الامتثال - تكلفة دورة الحياة". يُظهر اتجاه عام 2026 أنه تم التخلص من النموذج الخام المتمثل في السعي ببساطة إلى النظافة العالية، واستبداله بتصميم دقيق يعتمد على المحاكاة الرقمية (محاكاة تدفق الهواء BIM CFD)، وأنماط البناء التي تدمج بشكل عميق الوحدات النمطية والذكاء، وإدارة الامتثال الكاملة لدورة الحياة التي تغطي التصميم والبناء والتشغيل. عند الاختيار، يجب على المؤسسات إعطاء الأولوية لتقييم ما إذا كان مقدمو الخدمات يمتلكون قدرات تكاملية عبر المعايير ودراية صناعية، بدلاً من مجرد مقارنة عروض الأسعار الأولية.

كيفية الاختيار لوحات لأنظمة غرف الأبحاث الإلكترونية الخالية من الغبار؟

عند اختيار ألواح غرف الأبحاث لورشة عمل إلكترونية خالية من الغبار، فإن المفتاح لا يكمن ببساطة في اختيار المواد الأكثر تكلفة. الاختيار الصحيح يعتمد على مستوى النظافة، ظروف الرطوبة، مقاومة الحريق، متطلبات مكافحة الكهرباء الساكنة، وتكرار الصيانة . بالنسبة لمعظم مشاريع تصنيع الإلكترونيات، تعد ألواح الصوف الصخري المصنوعة آليًا أو الألواح القائمة على المغنيسيوم خيارات عملية وموثوقة.

• ورش تجميع الإلكترونيات العامة: ألواح غرف الأبحاث المصنوعة من الصوف الصخري آليًا
• ورش عمل عالية النظافة: ألواح غرف الأبحاث المعتمدة على المغنيسيوم
• البيئات الرطبة: ألواح غرف الأبحاث المصنوعة من مادة البولي يوريثين
• المجالات التي تتطلب تعديلًا متكررًا: ألواح الألومنيوم على شكل قرص العسل
• المناطق الحساسة من ESD: الألواح ذات المعالجة السطحية المضادة للكهرباء الساكنة

لماذا يهم اختيار اللوحة في غرف الأبحاث الإلكترونية

ألواح غرف الأبحاث ليست مجرد مواد للجدران والسقف. إنها تؤثر بشكل مباشر على نظافة الهواء، وأداء الختم، واستقرار ورشة العمل على المدى الطويل. إن إنتاج الإلكترونيات حساس للغاية لجزيئات الغبار، وتقلبات الرطوبة، والكهرباء الساكنة، لذا فإن الاختيار السيئ للوحة قد يقلل من إنتاجية المنتج.

• تسرب الهواء من خلال المفاصل يقلل من مستويات النظافة
• يؤثر تشوه الرطوبة على إغلاق الأبواب والنوافذ
• يؤدي توليد الغبار إلى تلويث المكونات الحساسة
• قد يؤدي تراكم الكهرباء الساكنة إلى تلف الأجهزة الإلكترونية
• الصيانة المتكررة تزيد من مخاطر التوقف عن العمل

مقارنة أنواع لوحات غرف الأبحاث الشائعة

اختر اللوحات حسب نوع ورشة العمل

ورشة إنتاج SMT

يوصى باستخدام الألواح المصنوعة من الصوف الصخري أو المغنيسيوم من أجل هيكل مستقر ومقاومة للحريق في البيئات كثيفة المعدات.

ورشة التجميع الدقيق

تساعد الألواح القائمة على المغنيسيوم ذات التسطيح الأفضل على تحسين أداء الختم.

مصنع إلكترونيات المناخ الرطب

تعتبر ألواح البولي يوريثين مناسبة نظرًا لمقاومتها القوية للرطوبة وأداء العزل.

مجالات البحث والتطوير والاختبار

تعتبر ألواح الألومنيوم على شكل قرص العسل مثالية للمناطق التي تتطلب تعديلات تخطيطية مستقبلية.

العوامل الرئيسية التي يجب التحقق منها قبل الشراء

1. سمك صفائح الفولاذ: اختر مواصفات مستقرة من الناحية الهيكلية.
2. الكثافة الأساسية: الكثافة الأعلى غالبًا ما تعني مقاومة أفضل للتشوه.
3. تصنيف الحريق: إعطاء الأولوية للدرجات الأعلى لمقاومة الحرائق.
4. ضيق الهواء: تؤثر جودة ختم المفاصل بشكل مباشر على النظافة.
5. تشطيب السطح: اختر وفقًا لاحتياجات مقاومة الكهرباء الساكنة أو مقاومة التآكل.

كيفية تحقيق التوازن بين الميزانية والأداء على المدى الطويل

النهج العملي هو لوحات متميزة للمناطق الحرجة ولوحات قياسية لمناطق الدعم .

• مناطق الإنتاج الأساسية: الألواح عالية الثبات
• الممرات والتخزين: ألواح غرف الأبحاث القياسية
• مساحات الخدمة: مواد الضميمة الأساسية

جودة التثبيت تحدد النتائج النهائية

حتى مواد اللوحة الممتازة لا يمكن أن تعمل بشكل جيد إذا كانت جودة التثبيت سيئة. تحقق مما يلي بعناية:

• وصلات لوحة موحدة ومختومة
• انتقالات زاوية سلسة
• توصيلات السقف ومخرج الهواء محكمة الغلق
• تركيب فلوس للأبواب وألواح الجدران
• فتحات الوصول للصيانة معقولة

الاستنتاج

عند الاختيار لوحات للحصول على نظام غرف نظيفة إلكترونية خالية من الغبار، إعطاء الأولوية استقرار النظافة > السلامة > المتانة > راحة الصيانة . بالنسبة لمعظم مصانع الإلكترونيات، تعد الألواح المصنوعة من الصوف الصخري والمغنيسيوم من الخيارات السائدة التي يمكن الاعتماد عليها، في حين أن ألواح البولي يوريثان والألمنيوم على شكل قرص العسل أفضل للبيئات الرطبة أو المرنة الاستخدام.

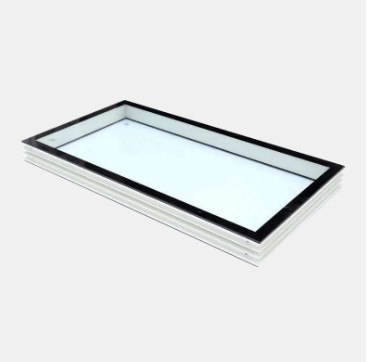

أيهما أكثر عملية في ورش العمل منخفضة النظافة: لوحات غرف الأبحاث أو نوافذ غرف الأبحاث ؟

في الورش منخفضة النظافة (مثل ISO Class 8، ISO Class 9، أو مناطق الإنتاج العامة الخاضعة للرقابة )، إذا كان من الممكن إعطاء الأولوية لخيار واحد فقط، عادة ما تكون ألواح غرف الأبحاث أكثر عملية من نوافذ غرف الأبحاث . وذلك لأن الألواح تغطي مساحة أكبر وتحدد بشكل مباشر إغلاق الجدار وكفاءة التنظيف والمتانة والاستقرار البيئي.

تعد نوافذ غرف الأبحاث مفيدة أيضًا، ولكن في غرف الأبحاث ذات الدرجة المنخفضة توفر بشكل أساسي الإضاءة والرؤية والفصل المحلي. وهي عادة ما تكون ترقية للإدارة، في حين أن اللوحات هي هيكل العلبة الأساسي.

• الميزانية المحدودة: إعطاء الأولوية للوحات غرف الأبحاث
• بحاجة إلى الرؤية: أضف نوافذ غرف الأبحاث
• البناء الجديد: تخطيط الألواح والنوافذ معًا

لماذا يجب على ورش العمل منخفضة النظافة إعطاء الأولوية للوحات غرف الأبحاث

على الرغم من أن ورش العمل منخفضة النظافة لديها معايير أقل من غرف الأبحاث المتقدمة، إلا أنها لا تزال تتطلب التحكم في الغبار، ومقاومة الرطوبة، وإدارة التلوث. باعتبارها المادة الرئيسية للجدار والسقف، فإن ألواح غرف الأبحاث لها تأثير مباشر أكثر على البيئة.

• عادة ما تغطي أكثر من 80% من الأسطح الضميمة
• تعمل الأسطح الملساء على تبسيط عملية التنظيف والتعقيم
• تعمل الوصلات المختومة على تقليل تسرب الغبار الخارجي
• يعمل العزل الحراري والصوتي على تحسين استقرار ورشة العمل
• صيانة أسرع واستبدال أسهل

القيمة العملية لنوافذ غرف الأبحاث

نوافذ غرف الأبحاث ليست غير مهمة. في غرف الأبحاث ذات الدرجة المنخفضة، تعمل بشكل أساسي على تحسين الإدارة البصرية وراحة العمل. إنها مثالية عندما تكون هناك حاجة إلى المراقبة أو ضوء النهار أو الإشراف.

• مراقبة الإنتاج دون دخول الغرفة
• تحسين ظروف الإضاءة الطبيعية
• مناسبة للتغليف والتفتيش والمناطق العازلة
• دعم تقسيم المناطق والإشراف على سير العمل

مقارنة عملية: اللوحات مقابل Windows

ورش العمل أكثر ملاءمة لتحديد أولويات اللوحات

مناطق تجهيز الأغذية

تتطلب الجدران الغسيل المتكرر، مما يجعل مقاومة البقع والتآكل أكثر أهمية.

ورش التعبئة والتغليف

إن التحكم في الغبار والنظافة يجعل الألواح ذات أولوية أفضل.

مناطق التخزين والعازلة

عادة ما تكون أنظمة الجدران المتينة هي الحل الأكثر عملية.

متى نوافذ غرف الأبحاث تستحق الأولوية

مناطق التفتيش والمراقبة

يمكن للمديرين مراقبة العمليات دون دخول الغرفة.

مناطق ذات حركة مرور عالية

يمكن أن تقلل الرؤية من فتحات الأبواب غير الضرورية.

ورش عمل سيئة الإضاءة

تعمل النوافذ على تحسين الضوء الطبيعي وراحة الموظفين.

التكوين الموصى به لورش العمل منخفضة النظافة

بالنسبة لمعظم مناطق الإنتاج منخفضة النظافة، فإن الحل العملي هو لوحات first, windows second :

• استخدم ألواح غرف الأبحاث للجدران والأسقف الرئيسية
• تثبيت النوافذ الثابتة في نقاط المراقبة الرئيسية
• تقليل الفتحات غير الضرورية لختم أفضل
• أضف المزيد من النوافذ لاحقًا إذا لزم الأمر

الاستنتاج

في ورش العمل منخفضة النظافة، تكون ألواح غرف الأبحاث بشكل عام أكثر عملية من نوافذ غرف الأبحاث لأنها تحدد ذلك أداء الختم الأساسي، والمتانة، وكفاءة التنظيف، والاستقرار البيئي . من الأفضل استخدام نوافذ غرف الأبحاث كملحق للإدارة والرؤية. لتحقيق التطبيق العملي على المدى الطويل، قم بإعطاء الأولوية للوحات أولاً، ثم قم بإضافة النوافذ حسب الحاجة.
