كيفية اختيار الحق مدادات فولاذية على شكل حرف C المواصفات بناءً على متطلبات حمل المبنى

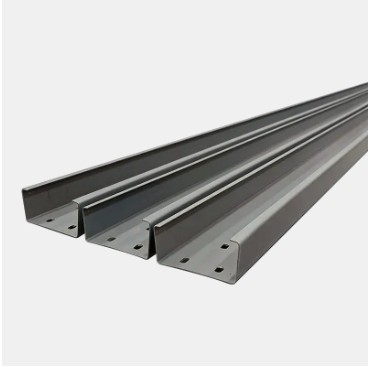

المبدأ الأساسي في اختيار مواصفات المدادات الفولاذية على شكل C لتصميم الهيكل الفولاذي هو ضمان أن تكون نسبة ارتفاع القسم (H) إلى الامتداد عادة ما بين 1/35 و1/50، في حين يجب أن يتحمل معامل القسم أقصى لحظة انحناء. بالنسبة للمنشآت الصناعية ذات النطاق القياسي 6 أمتار، المواصفات المفضلة عادة هي C180×60×20×2.5 أو C200×70×20×3.0. يجب تحديد المواصفات المحددة بناءً على حسابات دقيقة للأحمال الميتة والأحمال الحية والأحمال البيئية (الرياح والثلوج).

التأثيرات المحددة لأنواع تحميل المفاتيح على التحديد

باعتبارها مكونات فولاذية رقيقة الجدران مشكلة على البارد، تتمتع المدادات الفولاذية على شكل C بنسبة قوة عالية إلى الوزن، لكن استجابتها لأنواع الأحمال المختلفة تختلف بشكل كبير:

الأحمال الميتة والوزن الذاتي لنظام التسقيف

تشمل الأحمال الميتة وزن صفائح الفولاذ المطلية بالألوان أو الألواح العازلة. على سبيل المثال، استخدام لوح ساندويتش من الصوف الزجاجي بسمك 75 مم يزيد من الوزن الذاتي بحوالي 12-15 كجم لكل متر مربع. إذا تم تركيب نظام كهروضوئي على السطح، فيجب زيادة سمك جدار المدادة من 2.0 مم إلى 2.5 مم أو أكثر بناءً على الحمل الإضافي الذي يتراوح بين 15-20 كجم/م².

الأحمال البيئية المناخية (الرياح والثلوج)

في المناطق ذات الأحمال الثلجية الكثيفة، يجب أن تتمتع المدادات بمقاومة شديدة للضغط. في المناطق الساحلية ذات الرياح العاتية، قد يؤدي شفط الرياح إلى فقدان الحافة السفلية للمدادة لثباتها تحت الضغط. لذلك، يوصى باختيار مواصفات بعرض الحافة (B) لا يقل عن 60 مم في مناطق ضغط الرياح العالية لتعزيز الصلابة الالتوائية.

المرجع المشترك مدادات فولاذية على شكل حرف C المواصفات ومساحات التحميل

لتحقيق التوازن بين السلامة والاقتصاد في المواد، فيما يلي توصيات الاختيار الصناعي بناءً على ظروف الحمل التقليدية:

اقتراحات عملية للاختيار لتحسين السلامة الإنشائية

عند تحديد المواصفات، بالإضافة إلى الأبعاد المادية، يجب مراعاة النقاط الفنية التالية:

• تطبيق صارم لحدود الانحراف: يجب ألا يتجاوز انحراف مدادات السقف تحت مجموعات التحميل الكاملة L/150. على سبيل المثال، يجب التحكم في الانحراف للأسفل لمدادة يبلغ طولها 6 أمتار في حدود 40 مم؛ وإلا فيجب زيادة القسم.
• تحسين قوة المواد: بالنسبة للمشاريع ذات الأحمال العالية، فإن اعتماد الفولاذ من فئة Q355 بدلاً من Q235 التقليدي يمكن أن يحسن بشكل كبير قدرة تحمل الحمولة مع الحفاظ على مواصفات أصغر، مما يقلل بشكل فعال من الوزن الذاتي للهيكل الرئيسي.
• اعتبارات مقاومة التآكل: على الرغم من أن المدادات الفولاذية على شكل C تتمتع بمقاومة جيدة للتآكل، إلا أنه في البيئات الحمضية أو الساحلية، يجب اختيار مواصفات بطبقة مجلفنة لا تقل عن 275 جم/م2 لمنع انخفاض قدرة التحمل بسبب تآكل المواد.

التي لديها أداء أفضل للعزل الحراري: صفائح فولاذية مطلية بالألوان أو ألواح ساندويتش فولاذية ملونة ؟

الاستنتاج الواضح هو ذلك ألواح ساندويتش فولاذية ملونة offer significantly superior thermal insulation performance مقارنة مع صفائح الفولاذ المطلية بالألوان. في حين أن الألواح الجانبية ذات الطبقة الواحدة تعمل في المقام الأول كحاجز للطقس مع مقاومة حرارية لا تذكر، فإن الألواح العازلة تستخدم طبقة العزل الأساسية التي تخلق عازلًا حراريًا قويًا. في التطبيقات الصناعية العملية، يمكن أن يؤدي التحول إلى الألواح العازلة إلى انخفاض درجة الحرارة الداخلية 10 درجة مئوية إلى 15 درجة مئوية خلال أشهر الصيف الذروة .

الاختلافات الهيكلية الأساسية والمقاومة الحرارية

إن الفجوة في أداء العزل هي نتيجة مباشرة للتركيب المقطعي لهاتين المادتين:

صفائح فولاذية مطلية بالألوان ذات طبقة واحدة

أوراق لمحة مثل YX25-210-840 مصنوعة من الفولاذ عالي الموصلية. وبدون قلب متكامل، تنتقل الحرارة الناتجة عن الإشعاع الشمسي على الفور تقريبًا إلى داخل المبنى. هذه مثالية للمستودعات أو الحظائر غير المدفأة التنظيم الحراري ليس أولوية .

ألواح ساندويتش فولاذية ملونة مركبة

تتكون هذه الألواح من غلافين فولاذيين يربطان قلبًا من مادة البولي يوريثين (PU)، أو الصوف الصخري، أو EPS. يمنع هيكل "الساندويتش" هذا بشكل فعال نقل الحرارة بالتوصيل. أ لوحة متكاملة من مادة البولي يوريثين على سبيل المثال، يوفر أعلى كفاءة حرارية متاحة في البناء الصناعي الحديث.

البيانات الفنية: مقارنة التوصيل الحراري

توضح البيانات التالية التوصيل الحراري (π) للمواد المختلفة. تمثل القيم المنخفضة خصائص عزل أفضل:

إرشادات التطبيق الاستراتيجي

عند الاختيار بين هذه المواد، ضع في اعتبارك المتطلبات الوظيفية المحددة للمشروع:

• المرافق التي تسيطر عليها المناخ: للتخزين البارد أو تجهيز الأغذية، لوحة متكاملة من مادة البولي يوريثينs ضرورية للحفاظ على فروق صارمة في درجات الحرارة.
• السلامة من الحرائق الصناعية: عندما تكون مقاومة الحريق أمرًا بالغ الأهمية مثل العزل، ألواح ساندويتش من الصوف الصخري هي الخيار الأمثل، حيث توفر الحماية من الحرائق من الدرجة الأولى.
• الملاجئ الاقتصادية: أوراق لمحة مثل YX35-125-750 فعالة من حيث التكلفة بالنسبة للهياكل المفتوحة أو المباني الزراعية حيث لا تتم إدارة المناخ الداخلي.

القيمة المضافة ل أنظمة لوحة ساندويتش

بالإضافة إلى تنظيم الحرارة، توفر الألواح العازلة العديد من المزايا الهندسية مقارنة بالألواح أحادية الطبقة:

• التخميد الصوتي: تمتص المادة الأساسية بشكل كبير الضوضاء الناتجة عن المطر والرياح.
• القوة الهيكلية: تسمح الصلابة المركبة بذلك زيادة المسافات بين المدادات الفولاذية على شكل C ، مما يقلل من الاستخدام العام للصلب الهيكلي.
• التحكم في التكثيف: يمنع العزل المستمر تراكم الرطوبة الداخلية (التعرق)، مما يحمي المخزون والتركيبات الداخلية.

تحليل المزايا الأساسية: لماذا تفضل المباني الشاهقة التزيين الفولاذي

إن التزيين بالأرضيات الفولاذية ليس مجرد قالب لمرحلة البناء؛ فهو يلعب دورًا حاسمًا طوال دورة حياة المبنى بأكملها:

الأداء الهيكلي والسلامة

التزيين الصلب (مثل ص 75-293-880 نموذج عالي القوة للخدمة الشاقة ) يحسن بشكل كبير الصلابة الجانبية لبلاطة الأرضية من خلال شكلها المموج. في المباني الشاهقة، يعمل هيكل الألواح المركبة هذا على تعزيز التكرار الزلزالي بشكل فعال ويوفر منصة عمل صلبة فور وضعها، مما يضمن سلامة العمال على ارتفاعات عالية.

انخفاض كبير في الوزن الذاتي الهيكلي

الوزن الذاتي لكل طابق في مبنى شاهق يمارس ضغطًا هائلاً على الأساس. استخدام التزيين الفولاذي يسمح بتقليل سمك البلاطة الخرسانية، تخفيف وزن الأرضية بشكل ملحوظ . يتيح ذلك للمصممين تقليل أبعاد المقطع العرضي لعوارض وأعمدة الإطار الرئيسي، مما يحقق استغلالًا أفضل للمساحة المعمارية.

مقارنة متعمقة للمعايير التقنية

يوضح الجدول التالي بوضوح اختلافات الأداء بين الحلين في بيئة شاهقة:

توصيات التطبيق للنماذج النموذجية

بناءً على متطلبات الحمل والامتداد المختلفة في المباني الشاهقة، يوصى بالنماذج الاحترافية التالية:

• YX 51-253-760 النوع الحامل عالي الضلع: مناسبة لمباني المكاتب الكبيرة، مما يوفر صلابة ممتازة للألواح بشكل عام.
• YX 35-125-750 نوع مركب خفيف الوزن: مناسب لسيناريوهات الأحمال الخفيفة مثل المباني السكنية، مما يوفر كفاءة تركيب عالية للغاية.
• YX 51-304-914 النوع الحامل الموسع: مناسبة لوضع الأرضيات ذات المساحة الكبيرة، مما يقلل من طبقات التداخل ويحسن إحكام الهواء.

الاستنتاج ومشورة الخبراء

مع الأخذ في الاعتبار الأداء الميكانيكي، وسرعة البناء، والتكاليف الشاملة، التزيين الكلمة الصلب هو بلا شك الخيار الأفضل لبناء أرضيات المباني الشاهقة . أثناء التنفيذ، يوصى بالعمل جنبًا إلى جنب مع أنظمة المدادة الفولاذية على شكل C لتصميم الجدار والدعم الإضافي لضمان نقل قوة أكثر استقرارًا وموثوقية لنظام الهيكل الفولاذي بأكمله.

كيفية اختيار المناسب أنظمة الهيكل الصلب على أساس تمتد والحمل؟

اختيار نظام الهيكل الصلب المناسب يجب أن يتبع المبدأ الأساسي: "أنظمة شعرية/تروس للمسافات الكبيرة، وأنظمة مركبة/للخدمة الشاقة للأحمال العالية، وإطارات البوابة للمسافات الصغيرة إلى المتوسطة." من خلال مطابقة متطلبات الامتداد والحمل بدقة، يمكنك تقليل استهلاك الفولاذ إلى الحد الأقصى وتقصير دورات البناء مع ضمان السلامة الهيكلية. عادة، بالنسبة للمنشآت الصناعية القياسية التي تمتد 18-36 متر يمثل نظام إطار البوابة التوازن الأمثل للاقتصاد والاستقرار.

توصيات اختيار النظام على أساس فترات زمنية

يحدد المدى بشكل مباشر الأبعاد المقطعية للمكونات ومعايير التحكم في الانحراف. فيما يلي مراجع الاختيار النموذجية لنطاقات الامتداد المختلفة:

الامتداد الصغير والمتوسط (12 م - 24 م)

وفي هذا النطاق أ نظام إطار البوابة يوصى به. يستخدم هذا النظام الفولاذ الصلب على شكل حرف H باعتباره الإطار الصلب الرئيسي، المدعوم بـ مدادات فولاذية على شكل حرف C كنظام الدعم الثانوي. تتميز المدادات الفولاذية على شكل C بخصائص ميكانيكية مقطعية مستقرة، وخفيفة الوزن، ونسبة قوة إلى وزن عالية، مما ينقل أحمال الكسوة بشكل فعال إلى الهيكل الأساسي.

فترة كبيرة (24 م - 48 م)

عندما يتجاوز الامتداد 30 مترًا، يزداد الوزن الذاتي لمكونات الشبكة الصلبة بسرعة. في مثل هذه الحالات، دعامات الأنابيب الفولاذية أو هياكل الإطار الفضائي يقترح. تعمل هذه الأنظمة على تحسين استخدام المواد بشكل كبير من خلال تحويل الضغط والشد بين الأعضاء، مما يجعلها مناسبة للملاعب وحظائر الطائرات ومراكز الخدمات اللوجستية الصناعية واسعة النطاق.

التأثير المحدد لظروف التحميل على اختيار المكونات

تشمل الأحمال الأحمال الميتة وكذلك الأحمال الحية مثل الثلوج والرياح وأحمال الرافعات:

• الأحمال الصناعية الثقيلة: إذا كان السقف يجب أن يدعم معدات كبيرة أو عمليات عالية الكثافة، فاختر الأسقف الحاملة ذات الضلع العميق (على سبيل المثال، YX50-410-820) أو high-strength profiled sheets to enhance local load capacity.
• الأحمال الديناميكية (الرافعات): بالنسبة للنباتات ذات الرافعات الثقيلة، يجب استخدام الهيكل الرئيسي عوارض H ملحومة أو أعمدة شبكية ، مقترنة بأسطح أرضية فولاذية شديدة القوة مثل YX 75-293-880 للتعامل مع التأثيرات الديناميكية المتكررة.
• أحمال حماية البيئة: في المناطق ذات ضغط الرياح المرتفع، يتم توفير نظام الدعم الثانوي، مثل مدادات فولاذية على شكل حرف C ، يجب وضعها بشكل أكثر كثافة لضمان الأداء الميكانيكي المستقر.

جدول مطابقة الامتداد والحمل والمكونات الهيكلية

يلخص الجدول التالي متطلبات مكونات الهيكل الفولاذي بناءً على مجموعات الامتداد والحمل المختلفة:

الاستراتيجيات العملية لتحسين الاختيار

في الهندسة الفعلية، ركز على هذه التفاصيل لتحسين النظام بشكل أكبر:

• بناء تكامل المغلف: اختيار ألواح البولي يوريثين (PU) المتكاملة يمكنه تلبية متطلبات العزل وخفيفة الوزن في نفس الوقت، مما يقلل من الحمل الهيكلي الناتج عن وزن نظام الأغلفة.
• تنسيق نظام الأرضية: بالنسبة للمباني الشاهقة أو متعددة الطوابق، قم بإعطاء الأولوية لأسطح الأرضيات المركبة مثل واي إكس 32-130-780 لتشكيل هيكل مركب مستقر.
• اتساق المواد: ضمان مطابقة المعلمات الميكانيكية بين مدادات فولاذية على شكل حرف C , صفائح ملفوفة ملونة ، و ألواح الساندويتش يحسن بشكل كبير عمر خدمة المبنى وكفاءة الصيانة.
