A إطار الهيكل الصلب عبارة عن هيكل عظمي حامل يتكون من أعمدة وكمرات ودعامات وأعضاء تقوية فولاذية تعمل معًا لنقل الأحمال الرأسية والأفقية بأمان إلى الأساس. بالمقارنة مع البناء الخرساني التقليدي، فإن الأطر الفولاذية تحقق نتائج جيدة جداول زمنية أسرع للبناء بنسبة 30-50% ، نسبة قوة إلى وزن متفوقة، وعمر خدمة يبلغ 50-70 سنة مع الصيانة المناسبة [^86^]. هذه السمات تجعل الفولاذ المادة السائدة في المصانع والمستودعات والمراكز اللوجستية والمنشآت الصناعية واسعة النطاق في جميع أنحاء العالم.

للمؤسسات مثل شركة تشجيانغ كايسير للتكنولوجيا النظيفة المحدودة - مصنع صيني مخصص لنظام الهيكل الفولاذي ومورد OEM - تشكل الأطر الفولاذية العمود الفقري لمرافق تصنيع لوحات غرف الأبحاث. تعتمد قواعد إنتاجها في الصين وتايلاند على أطر فولاذية مصممة بدقة لإيواء خطوط إنتاج ذكية، مما يضمن سلاسل توريد مستقرة لمشاريع تنقية الهواء من الفئة 100 إلى الفئة 300000 عبر الرعاية الصحية والإلكترونيات والصناعات الغذائية.

أربعة أنواع أساسية من أطر الهياكل الفولاذية

الهياكل الفولاذية ليست ذات مقاس واحد يناسب الجميع. يعتمد التحديد على متطلبات الامتداد وملفات تعريف التحميل والقيود المعمارية. الأنواع الأربعة السائدة هي:

بوابة الإطار الصلب

الإطار الصلب للبوابة هو النظام الأكثر استخدامًا في البناء الصناعي. ويتكون من أعمدة وعوارض خشبية متصلة بشكل صارم عند المفاصل، مما يخلق "امتدادًا واضحًا" بدون أعمدة داخلية. يعتبر هذا التصميم مثاليًا للمستودعات وحظائر الطائرات ومرافق الإنتاج حيث تكون المساحة الأرضية الخالية من العوائق أمرًا بالغ الأهمية. تستخدم إطارات البوابة عادةً مقاطع فولاذية مدلفنة على الساخن ويمكن أن تصل إلى مسافات تصل إلى 20-50 مترا اقتصاديا [^89^]. تسمح المسافات الأقصر بقدرة تحمل أثقل بسبب تقليل الضغط على الكمرات والأعمدة.

هيكل إطار البناء الصلب

يوفر هذا الإطار الأساسي للعوارض والأعمدة الفولاذية مرونة تخطيطية لا حصر لها تقريبًا. يتم استخدامه بشكل شائع في المباني متعددة الوحدات مثل مجمعات المكاتب والأبراج السكنية والمباني الشاهقة حيث تكون القدرة على التكيف أمرًا بالغ الأهمية [^90^]. يتفوق النظام في توزيع الأحمال عبر طوابق متعددة ويمكن دمجه مع النوى الخرسانية للحصول على أداء هجين.

هيكل الجمالون

الجمالونات عبارة عن أطر مثلثة من أعضاء فولاذية تستخدم مواد أقل بكثير من عوارض الويب الصلبة مع تحقيق صلابة أكبر. تتعامل الجمالونات المستوية مع الأحمال ثنائية الأبعاد، بينما تقوم الجمالونات الفضائية بتوزيع القوى عبر ثلاثة أبعاد. يمكن للإطار الفضائي المصمم جيدًا أن يغطي مساحات كبيرة جدًا مع الحد الأدنى من الدعم الداخلي، مما يجعله مناسبًا للساحات الرياضية وقاعات المعارض ومحطات المطارات [^84^].

هيكل الشبكة (الإطار الفضائي).

هياكل الشبكة هي هياكل فضائية عالية الترتيب غير محددة بشكل ثابت وتتكون من العديد من القضبان المترابطة. فهي خفيفة الوزن، وصلبة للغاية، وتوفر مقاومة ممتازة للزلازل. يتم استخدام هذه الأطر بشكل متكرر في صالات الألعاب الرياضية والمظلات وحظائر الطائرات حيث تتطلب مساحات كبيرة وأشكال هندسية معقدة [^89^].

مواصفات المواد ومعايير المكونات

أداء أ الإطار الصلب يتم تحديده من خلال درجة الفولاذ وهندسة القسم والعلاجات الوقائية. يعد فهم هذه المواصفات أمرًا ضروريًا للمشتريات ومراقبة الجودة.

درجات الصلب والخواص الميكانيكية

يستخدم الفولاذ الهيكلي الأساسي بشكل شائع درجات Q235 أو Q345 أو ASTM A36/A572 . يوفر الفولاذ Q345 قوة إنتاج تبلغ 345 ميجا باسكال تقريبًا 45% أعلى من Q235 مما يجعلها الخيار المفضل للأطر الصناعية ذات الأحمال الثقيلة. بالنسبة للبيئات المسببة للتآكل مثل مرافق غرف الأبحاث الساحلية، تم تحديد SUS304 أو الفولاذ المجلفن بالغمس الساخن (طلاء الزنك ≥80 ميكرومتر) لمنع تدهور الصدأ [^83^].

المكونات الأساسية

يتكون الإطار الفولاذي الكامل من أربعة عناصر أساسية لنقل الأحمال:

• أعمدة : أعضاء رأسية تقوم بنقل الأحمال من الكمرات والألواح إلى الأساس. تشمل الأقسام الشائعة عوارض H وأعمدة صندوقية.
• الحزم : أعضاء أفقية تمتد بين الأعمدة. تعد المقاطع I والعوارض المركبة الملحومة قياسية للمسافات التي تزيد عن 12 مترًا.
• تستعد : أعضاء قطرية أو متقاطعة تقاوم القوى الجانبية لأحمال الرياح والزلازل. تعد دعامة القضيب وتدعيم البوابة من التكوينات النموذجية.
• عقد الاتصال : وصلات مثبتة بمسامير أو ملحومة تضمن سلوكًا جامدًا أو مفصليًا. تعد مسامير قبضة الاحتكاك عالية القوة (الدرجة 10.9) قياسية لوصلات إطار البوابة [^83^].

المعالجة السطحية والحماية من الحرائق

تتطلب الأطر الفولاذية طبقات حماية لضمان طول العمر. يشمل العلاج القياسي التفجير بالرصاص درجة Sa2.5 ، متبوعًا بطبقة تمهيدية غنية بالزنك الإيبوكسي (60-80 ميكرومتر)، وطبقة وسيطة من الإيبوكسي (100-120 ميكرومتر)، وطبقة علوية من البولي يوريثين (40-60 ميكرومتر). لمقاومة الحرائق، يمكن توفير الطلاءات المنتفخة أو رش الصوف المعدني 1-3 ساعات من معدل الحريق اعتمادًا على سمك الطلاء وعامل قسم الفولاذ [^83^].

سير العمل والجدول الزمني للمباني سابقة الهندسة (PEB).

تمثل الأطر الفولاذية سابقة الهندسة نموذج التسليم الأكثر تقدمًا في البناء الصناعي. يتم تصميم المكونات، وقطعها، وحفرها، ولحامها في المصنع، ثم شحنها إلى الموقع للتجميع السريع. هذا النهج يضغط بشكل كبير الجداول الزمنية للمشروع.

يُقارن هذا الجدول الزمني بشكل إيجابي بالبناء الخرساني التقليدي، والذي يتطلب عادةً 9-18 شهرًا لمنشأة مماثلة. يتم إعداد الموقع وأعمال الأساس بالتزامن مع تصنيع المصنع، مما يزيد من ضغط الجدول الزمني [^87^].

هيكل التكلفة والتحليل الاقتصادي

إن فهم محركات التكلفة للأطر الفولاذية يتيح وضع ميزانية أفضل والتفاوض مع الموردين. تختلف التكاليف بشكل كبير بناءً على التعقيد والتشطيب والموقع الجغرافي.

معايير تكلفة الوحدة

بالنسبة للمبنى الصناعي الأساسي ذو الامتداد الواحد، تتراوح تكاليف العرض فقط عادة من 80-150 دولارًا أمريكيًا للمتر المربع (الأعمال السابقة). يمكن الوصول إلى المباني المعزولة بالكامل مع أنظمة الرافعات والتشطيبات المعمارية 200-400 دولار أمريكي للمتر المربع . تعتبر أعمال التشييد والأساسات والأعمال المدنية إضافية [^87^]. تفترض هذه الأرقام مناطق الرياح القياسية؛ تتطلب المناطق المعرضة للأعاصير أو الأعاصير أقسامًا أثقل وقد تزيد التكاليف بنسبة 15-25٪.

مزايا تكلفة دورة الحياة

في حين أن تكاليف المواد الأولية قد تتجاوز الخرسانة أو الخشب، فإن الهياكل الفولاذية توفر اقتصاديات دورة حياة فائقة:

1. الادخار التأسيسي : الوزن الخفيف للفولاذ يقلل من حجم الأساس والتسليح بنسبة 20-30%.
2. تخفيض الصيانة : الصلب محصن ضد النمل الأبيض والعفن والعفن. تكاليف الصيانة السنوية عادة ما تكون أقل بنسبة 40-60% من الهياكل ذات الإطارات الخشبية [^86^].
3. مرونة التوسع : تتطلب إضافة الخلجان إلى إطار البوابة الإلكترونية الحالي الحد الأدنى من التعطيل وعدم وجود أعمال أساسية للقسم الجديد.
4. القيمة المتبقية : الفولاذ قابل لإعادة التدوير بنسبة 100%. في نهاية العمر الافتراضي، تتجاوز معدلات استرداد الفولاذ الهيكلي 98% ، تعويض تكاليف الهدم [^89^].

تطبيقات الصناعة ومعايير الامتثال

أطر الهياكل الفولاذية تخدم قطاعات متنوعة، يفرض كل منها عبئًا فريدًا ومتطلبات تنظيمية. يجب أن يتوافق تصميم الإطار المناسب مع القواعد الدولية والمعايير الخاصة بالقطاع.

المنشآت الصناعية والتصنيعية

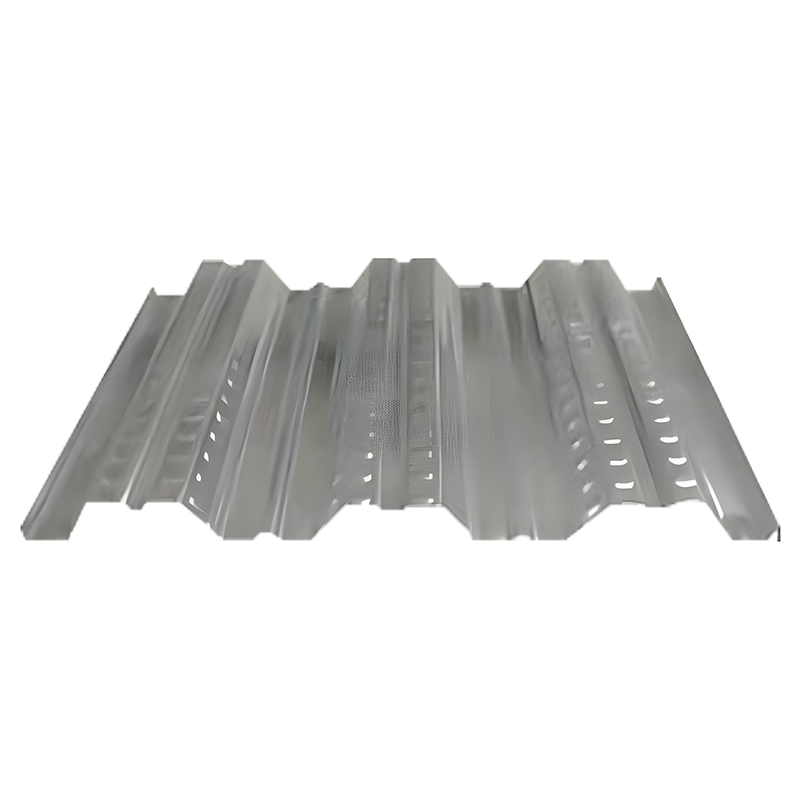

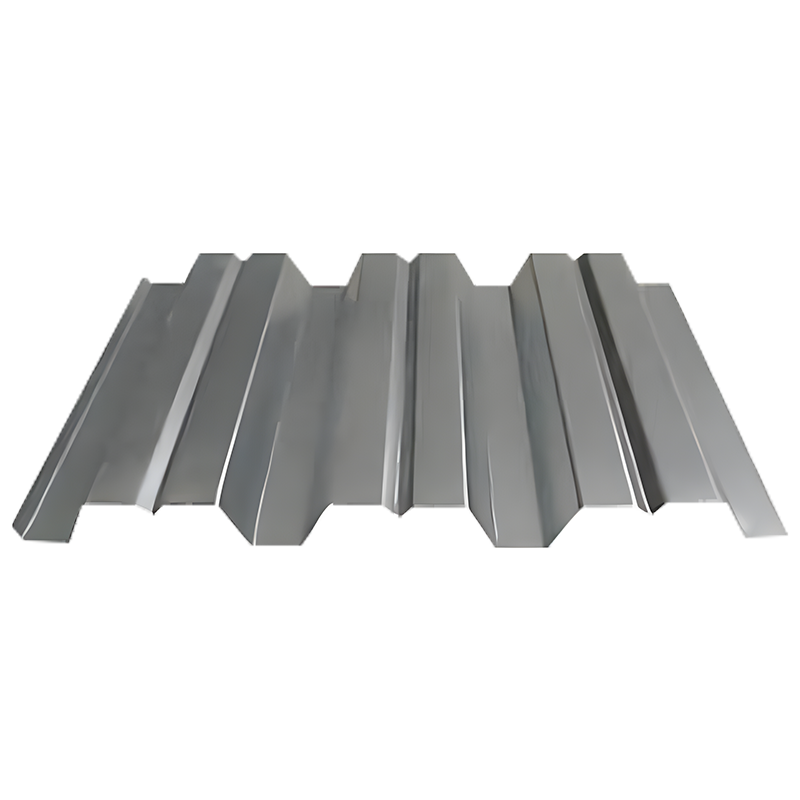

تتطلب المصانع وورش العمل هياكل قادرة على دعم الآلات الثقيلة والرافعات العلوية والأحمال الحية العالية. إطارات بوابة صلبة مع عوارض رافعة (سعة 5-50 طن ) هي القياسية. يمكن أن تصل الأحمال الأرضية في الصناعات الثقيلة 10-20 كيلو نيوتن/م² ، مما يتطلب أسطح أرضيات مركبة من الصلب والخرسانة مثل شكل سطح الأرضية المركب YX 32-130-780 الموضح في كتالوجات المنتجات [^85^].

التخزين والخدمات اللوجستية

تتطلب المراكز اللوجستية الحديثة ارتفاعات عالية وواضحة (عادة 8-12 متر ) لاستيعاب أنظمة الأرفف الآلية. تعمل الأطر الفولاذية على تمكين هذه الأحجام الرأسية مع دعم أرضيات الميزانين للمكاتب أو مناطق الفرز. يسهل التصميم ذو المدى المفتوح التعامل الفعال مع المواد وإعادة تكوين التخطيط في المستقبل [^88^].

غرف الأبحاث والتصنيع عالي التقنية

بالنسبة لمصنعي لوحات غرف الأبحاث مثل Kaisier، يجب أن تلبي الأطر الفولاذية المتطلبات الصارمة. يجب أن يدعم الهيكل قنوات التدفئة والتهوية وتكييف الهواء (HVAC)، ووحدات الترشيح، وشبكات السقف المعلقة مع الحفاظ على عزل الاهتزازات. تقتصر حدود انحراف الإطار عادة على لتر/360 أو لتر/400 (حيث L هو طول الامتداد) لمنع فشل الختم في مظاريف غرف الأبحاث. تصنيفات مقاومة الحريق 1-2 ساعات إلزامية للمنشآت الصيدلانية والإلكترونية.

الامتثال لرمز التصميم

يجب تصميم الهياكل الفولاذية وفقًا للمعايير الدولية المعترف بها. تتضمن رموز التصميم الشائعة ما يلي:

• ASCE 7 (الولايات المتحدة الأمريكية): الحد الأدنى للأحمال التصميمية للمباني والمنشآت الأخرى.
• الكود الأوروبي 3 (EN 1993) : تصميم الهياكل الفولاذية، المعتمد على نطاق واسع في أوروبا وآسيا.
• أس/نزس 1170 : إجراءات التصميم الإنشائي للمشاريع الأسترالية والنيوزيلندية.
• غيغابايت 50017 : المعيار الصيني لتصميم الهياكل الفولاذية، إلزامي للمشاريع المحلية [^87^].

مراقبة الجودة وأفضل ممارسات التثبيت

تعتمد سلامة الإطار الفولاذي على دقة التركيب بقدر ما تعتمد على جودة التصميم. تضمن الممارسات التالية الأداء الهيكلي والسلامة.

مراقبة جودة التصنيع

يجب أن يلتزم تصنيع المصنع بأنظمة إدارة الجودة ISO 9001. تشمل نقاط التفتيش الرئيسية ما يلي:

• التسامح الأبعاد لأطوال القطع: ± 2 مم للحزم، ±1 ملم لثقوب الترباس.
• فحص جودة اللحام: فحص بصري بنسبة 100% بالإضافة إلى 20-30% اختبار بالموجات فوق الصوتية أو الشعاعية للاتصالات الحرجة.
• التحقق من سمك طلاء الزنك: الحد الأدنى 80 ميكرون للأعضاء المجلفنة بالغمس الساخن في البيئات المسببة للتآكل.

بروتوكولات إنشاء الموقع

يتطلب التجميع في الموقع عمليات فحص صارمة للتسلسل والمحاذاة:

1. التحقق من الأساس : يجب التحقق من مواضع مسامير التثبيت مقابل الرسومات قبل وضع العمود. التسامح مع توسيط مجموعة الترباس هو ±5 ملم .
2. انتصاب العمود : يتم رفع الأعمدة ووضعها فوق مسامير التثبيت وتثبيتها مؤقتًا. يتم فحص العمودية باستخدام المزواة. الانحراف المسموح به هو ح/1000 (حيث H هو ارتفاع العمود)، الحد الأقصى 25 ملم .
3. تركيب شعاع : يتم تثبيت العوارض على الألواح الطرفية للأعمدة باستخدام مسامير عالية القوة يتم تثبيتها وفقًا للمواصفات. يجب أن تكون وصلات الوصلات في الحزم متعددة الامتدادات متداخلة على الأقل 1 متر .
4. تستعد installation : يتم تركيب دعامات السقف والجدار لتوفير الثبات الجانبي قبل ربط المدادة والحزام.
5. التفتيش النهائي : يؤكد المسح الشامل على المحاذاة وعزم الدوران وسلامة اللحام. يمكن إجراء اختبار الحمل لعوارض الرافعة [^84^].

يمكن أن يؤدي إهمال هذه البروتوكولات إلى اختلال المحاذاة، أو فشل الاتصال، أو الانحراف المفرط - مما يعرض السلامة وعمر الخدمة للإطار للخطر. لتصنيع المعدات الأصلية إطار الهيكل الصلب الموردين، والحفاظ على مراقبة الجودة الصارمة عبر قواعد الإنتاج المتعددة (كما تمارسها Kaisier مع مرافق في الصين وتايلاند) أمر ضروري لضمان جودة المنتج المتسقة للتوزيع العالمي.
